핫러너와 콜드러너 차이 사출 금형 선택 기준

핫러너와 콜드러너 차이는 단순히 금형 구조가 다르다는 수준에서 끝나지 않습니다. 실제 사출 현장에서는 원료 손실, 사이클 타임, 금형비, 외관 품질, 유지보수 난이도까지 함께 달라집니다.

그래서 사출 금형 선택 기준을 볼 때는 “어느 방식이 더 좋은가”보다 “이 제품 조건에 어느 방식이 더 맞는가”를 먼저 봐야 합니다. 생산량이 많고 러너 폐기량이 큰 제품이라면 핫러너 쪽이 유리할 수 있고, 소량 생산이나 잦은 색상 변경이 필요한 제품이라면 콜드러너가 더 현실적인 선택이 될 수 있습니다.

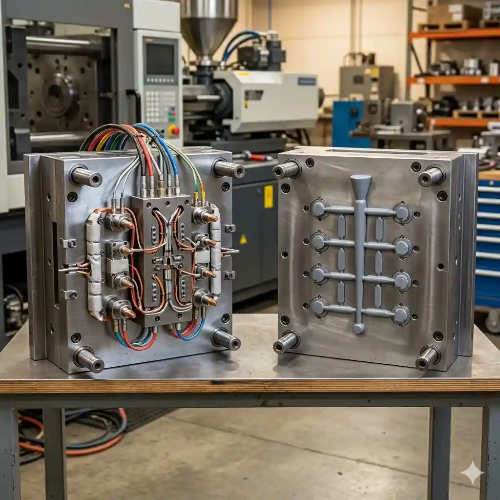

핫러너와 콜드러너 차이는 러너 온도에서 갈립니다

핫러너는 금형 내부의 매니폴드와 노즐을 가열해 수지가 게이트 근처까지 용융 상태로 유지되도록 만든 구조입니다. 제품만 냉각되어 취출 되고, 일반적인 콜드러너처럼 스프루와 러너가 함께 굳어 나오지 않는 방식입니다.

반대로 콜드러너는 금형 안의 스프루, 러너, 게이트를 따라 흘러간 수지가 제품과 함께 식습니다. 제품을 취출할 때 러너도 같이 나오기 때문에 이후 절단, 분쇄, 재사용 또는 폐기 관리가 필요합니다.

현장에서 자주 보이는 차이는 여기서 시작됩니다. 작은 제품을 다수 캐비티로 찍을 때는 제품 무게보다 러너 무게가 부담되는 경우가 있습니다. 이런 조건에서는 콜드러너 금형의 초기비가 낮아도 장기 양산으로 갈수록 원료 손실이 원가에 크게 반영될 수 있습니다.

다만 콜드러너가 항상 불리한 것은 아닙니다. 구조가 비교적 단순하고 금형 제작비가 낮은 편이라 초기 개발품, 테스트 제품, 소량 생산 제품에서는 오히려 부담이 적습니다. 이 차이를 놓치면 금형비만 보고 잘못 판단하기 쉽습니다.

생산량이 많으면 러너 손실부터 봐야 합니다

사출 금형 선택 기준에서 가장 먼저 계산해야 할 부분은 생산량과 러너 중량입니다. 제품 1개당 러너 손실이 작아 보여도 월 생산량이 늘어나면 이야기가 달라집니다.

예를 들어 콜드러너 금형에서 제품은 정상적으로 나오지만 매 쇼트마다 스프루와 러너가 함께 배출되는 조건이라면, 재료비와 분쇄재 관리 비용이 계속 붙습니다. 분쇄재를 다시 사용할 수 있다 해도 색상 편차, 물성 저하, 이물 관리 같은 변수가 따라옵니다.

비슷한 사례에서는 처음에 콜드러너로 시작했다가 생산량이 늘면서 핫러너 전환을 검토하는 경우가 있습니다. 초기 금형비만 보면 콜드러너가 유리했지만, 양산 수량이 커지자 러너 폐기량과 후처리 시간이 더 크게 보이기 시작한 것입니다.

• 월 생산량이 크고 장기 양산이 예상되면 핫러너 검토 가치가 커집니다.
• 러너 중량이 제품 중량에 비해 크면 콜드러너 원가 부담이 빨리 늘어납니다.
• 분쇄재 사용이 제한되는 제품이면 러너 손실을 더 보수적으로 계산해야 합니다.

개인적으로는 이 기준이 가장 현실적이라고 봅니다. 금형비는 처음 한 번 크게 보이지만, 러너 손실은 생산하는 동안 계속 쌓이기 때문입니다.

외관 품질은 핫러너만으로 해결되지 않습니다

핫러너를 쓰면 수지 흐름을 안정적으로 만들기 쉬운 조건이 생깁니다. 러너가 식지 않고 용융 상태로 유지되기 때문에 충전 균형, 보압 전달, 사이클 단축 면에서 장점이 나타날 수 있습니다.

하지만 외관 품질이 중요한 제품이라고 해서 핫러너가 무조건 정답은 아닙니다. 게이트 주변 탄화, 실버, 흑점, 색상 잔류, 온도 편차 같은 문제는 핫러너에서도 충분히 발생합니다.

실무 사례로 보면 외관 제품에 핫러너를 적용했지만 특정 캐비티에서 게이트 주변에 미세한 탄화 흔적이 반복되는 경우가 있습니다. 이때 원인을 단순히 사출 조건으로만 보면 시간이 오래 걸립니다. 노즐 온도, 매니폴드 온도, 체류 시간, 수지의 열 안정성까지 함께 봐야 원인을 좁힐 수 있습니다.

많은 사람이 핫러너를 쓰면 품질이 자동으로 안정된다고 생각합니다. 그런데 실제로는 온도 제어가 더 정밀해지는 만큼 관리해야 할 포인트도 늘어납니다. 히터 불량, 열전대 위치, 노즐 막힘, 색상 교체 잔류 문제가 생기면 콜드러너보다 원인 추적이 까다로울 수 있습니다.





이 상황에서는 먼저 확인할 순서가 다릅니다. 제품 불량만 보지 말고 게이트 위치, 캐비티별 충전 편차, 핫러너 존별 온도 기록, 수지 체류 시간을 같이 확인해야 합니다. 핫러너는 장점이 큰 구조지만, 관리 수준이 따라오지 않으면 장점이 불량 원인으로 바뀔 수 있습니다.

소량 생산은 콜드러너가 더 현실적일 수 있습니다

제품 수량이 적거나 모델 변경이 잦은 경우에는 콜드러너가 더 맞을 수 있습니다. 핫러너는 금형 제작비와 부품비, 온도 컨트롤러, 유지보수 비용이 함께 들어가기 때문에 초기 투자 부담이 큽니다.

소량 생산 제품에서 핫러너를 검토했지만 최종적으로 콜드러너를 선택하는 사례도 많습니다. 예상 생산량이 크지 않고, 제품 단가에서 러너 손실이 큰 비중을 차지하지 않는다면 초기 금형비를 낮추는 선택이 더 안정적일 수 있습니다.

특히 색상 변경이 잦은 제품은 핫러너 내부 잔류 수지가 문제가 될 수 있습니다. 색상 교체 시간이 길어지고, 전환 초기에 색 번짐이나 이물처럼 보이는 흔적이 나올 수 있습니다. 이런 조건에서는 콜드러너가 오히려 청소와 전환 관리 면에서 편합니다.

• 개발 초기 제품이나 시제품은 콜드러너가 부담이 적습니다.
• 생산 수량이 불확실하면 핫러너 투자 회수를 따져봐야 합니다.
• 색상과 소재 변경이 잦으면 내부 잔류 관리까지 고려해야 합니다.

이 부분은 단정하기보다 조건을 나눠 보는 편이 좋습니다. 같은 금형 구조라도 생산 수량, 수지 가격, 제품 크기, 품질 기준에 따라 유리한 선택이 달라집니다.

사출 금형 선택 기준은 비용보다 조건입니다

사출 금형 선택 기준을 정리할 때 금형비만 먼저 보면 판단이 흔들립니다. 핫러너는 초기비가 높고, 콜드러너는 초기비가 낮다는 구분은 맞지만 이것만으로는 부족합니다.

제품이 작고 캐비티 수가 많다면 러너 비율이 커질 수 있습니다. 이 경우 콜드러너는 매 쇼트마다 재료 손실이 반복됩니다. 반대로 제품이 크고 생산량이 많지 않다면 러너 손실보다 핫러너 투자비가 더 부담될 수 있습니다.

수지도 함께 봐야 합니다. 열에 민감한 수지라면 핫러너 내부 체류 시간과 온도 안정성이 품질에 직접 영향을 줍니다. 점도가 높거나 충전 균형이 까다로운 제품은 핫러너의 온도 분리 제어가 도움이 될 수 있지만, 조건 설정이 맞지 않으면 탄화와 막힘이 생길 수 있습니다.

현장에서 판단할 때는 다음 순서가 실용적입니다.

• 첫째, 예상 생산량과 제품 수명을 먼저 봅니다.
• 둘째, 제품 중량 대비 러너 중량을 계산합니다.
• 셋째, 수지의 열 안정성과 색상 변경 빈도를 확인합니다.
• 넷째, 외관 품질과 캐비티별 편차 허용 범위를 정합니다.

이 네 가지를 놓고 보면 핫러너와 콜드러너 차이가 더 분명해집니다. 핫러너는 장기 양산, 원료 절감, 사이클 단축, 다수 캐비티 균형에 강점이 있습니다. 콜드러너는 낮은 초기비, 단순한 구조, 관리 편의성, 소량 생산 대응에서 장점이 있습니다.

실패를 줄이려면 “좋은 방식”을 고르는 것이 아니라 “내 제품 조건에서 손실이 적은 방식”을 골라야 합니다. 금형은 한 번 제작하면 수정 비용이 크기 때문에 초기에 생산 수량과 품질 기준을 조금 보수적으로 잡는 편이 안전합니다.

자주 헷갈리는 질문

핫러너가 콜드러너보다 항상 좋은가요?

항상 그렇지는 않습니다. 장기 양산과 러너 손실 감소에는 유리하지만, 초기비와 유지보수 부담이 있습니다. 소량 생산이나 잦은 색상 변경 제품은 콜드러너가 더 현실적일 수 있습니다.

콜드러너에서 나온 러너는 다시 쓰면 되지 않나요?

일부 제품은 분쇄재 재사용이 가능합니다. 다만 재사용 비율이 높아지면 색상, 물성, 이물 관리가 변수로 작용할 수 있습니다. 자동차, 의료, 외관 민감 제품처럼 기준이 높은 경우에는 더 신중해야 합니다.

핫러너를 쓰면 사이클 타임이 무조건 줄어드나요?

러너 냉각 시간이 줄어드는 조건에서는 단축 효과를 기대할 수 있습니다. 다만 제품 자체의 냉각 시간이 길거나 보압 조건이 까다로운 제품은 기대만큼 줄지 않을 수 있습니다.



제품 중량, 러너 중량, 월 생산량, 수지 단가, 색상 변경 빈도, 외관 기준을 함께 정리해두면 금형 방식 결정이 훨씬 쉬워집니다. 같은 사출 제품이라도 이 조건이 달라지면 선택 기준도 달라집니다.

금형 방식은 양산 조건까지 보고 정해야 합니다

핫러너와 콜드러너 차이는 구조 차이보다 양산 조건에서 더 크게 드러납니다. 생산량이 많고 러너 손실이 크며 품질 편차를 줄여야 한다면 핫러너가 유리할 수 있습니다. 반대로 생산량이 적고 초기비를 줄여야 하거나 색상 변경이 잦다면 콜드러너가 더 맞을 수 있습니다. 사출 금형 선택 기준은 금형비 하나가 아니라 원료 손실, 품질 안정성, 관리 난이도까지 함께 보는 데서 시작됩니다.
