사출 핫러너와 콜드러너 차이점 선택 기준 비교

사출 금형을 처음 설계하거나 기존 라인의 비용 구조를 뜯어볼 때, 핫러너와 콜드러너 중 어느 쪽이 맞는지 고민하는 경우가 많다. 금형 초기 비용만 보면 콜드러너가 훨씬 유리해 보이지만, 러너 스크랩 처리 비용과 사이클 타임을 고려하면 이야기가 달라진다. 특히 엔지니어링 플라스틱처럼 단가가 높은 소재를 쓰는 라인이라면, 매 사이클마다 발생하는 러너 스크랩이 조용히 원가를 갉아먹는다. 이 글에서는 두 시스템의 구조적 차이부터 실제 비용 계산 방식, 그리고 어떤 조건에서 어느 쪽을 선택해야 하는지를 정리한다.

핫러너와 콜드러너, 구조부터 다르다

콜드러너는 사출기 노즐에서 나온 용융 수지가 가열 없이 스프루, 러너, 게이트를 거쳐 캐비티로 주입되는 방식이다. 수지가 채널을 통과하는 동안 자연 냉각되기 때문에 매 사이클 종료 후 러너가 굳어서 성형품과 함께 취출 된다. 2 플레이트 구조에서는 러너가 제품에 붙어 나와 수동 또는 자동으로 절단해야 하고, 3 플레이트 구조에서는 러너와 제품이 분리되어 취출 되지만 구조가 더 복잡해진다.

핫러너는 금형 내부에 매니폴드(manifold)라 불리는 가열 시스템을 내장해 수지를 캐비티 직전까지 항상 용융 상태로 유지하는 방식이다. 러너가 고화되지 않기 때문에 취출 시 스크랩이 발생하지 않는다. 매 사이클마다 제품만 깔끔하게 나온다는 점에서 생산 공정이 단순해지고, 자동화 라인과의 연계도 수월하다. 핫러너 시스템은 외부 가열 방식과 내부 가열 방식으로 나뉘며, 외부 가열은 열에 민감한 수지에 유리하고, 내부 가열은 흐름 제어 측면에서 강점이 있다.

밸브 게이트와 오픈 게이트의 차이

핫러너 노즐은 크게 오픈 게이트(핫팁)와 밸브 게이트 두 가지로 나뉜다. 오픈 게이트는 수지가 연속적으로 흐르다가 사이클 완료 전 자연 동결되는 방식으로, 게이트 흔적이 약간 남는다. 밸브 게이트는 핀이 구멍을 물리적으로 막는 방식이라 게이트 자국이 거의 보이지 않아 외관 품질이 훨씬 우수하다. 의료기기나 고급 소비재처럼 외관 요구가 엄격한 제품에 밸브 게이트가 선택되는 이유가 여기에 있다. 다만 밸브 게이트는 구조가 더 복잡해 유지보수 난이도가 높아지는 단점이 있다.

콜드러너 스크랩, 숨겨진 비용 구조

콜드러너 방식에서 러너 스크랩은 매 사이클마다 고정 비용처럼 발생한다. 스크랩을 회수해 분쇄(regrind)한 뒤 재투입할 수도 있지만, 업계에서 허용되는 분쇄재 혼합 비율은 일반적으로 0~20% 수준으로 제한된다. 비율을 초과하면 기계적 물성 저하, 색상 편차, 충전 불균형이 발생하기 쉽다. 결국 일정 비율의 러너 스크랩은 폐기 처리되거나, 분쇄·관리에 추가 인력과 설비 비용이 든다.

개인적으로 콜드러너 금형을 운영하는 라인을 들여다볼 때 가장 먼저 확인하는 것이 러너 대비 제품 중량 비율이다. 러너 무게가 제품 무게의 30%를 넘는 구조라면, 고단가 수지를 쓸수록 스크랩 비용이 빠르게 올라간다. PEEK나 Ultem 같은 고성능 엔지니어링 플라스틱을 사용하는 라인에서는 이 스크랩 비용이 금형 초기 투자 절감분을 몇 달 만에 상쇄해버리는 경우가 실제로 있다. 한 해외 금형 엔지니어링 업체의 분석에 따르면, 고가 수지 라인에서 핫러너 전환 후 재료 비용이 최대 30%까지 줄어드는 사례도 보고된다.

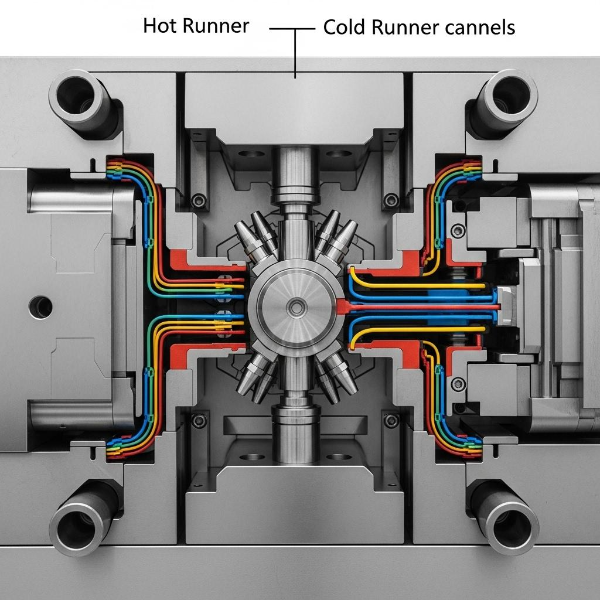

사출금형 핫러너 매니폴드와 콜드러너 채널 단면 구조 비교



사이클 타임 차이, 생산량에 누적된다

콜드러너의 사이클 타임에서 흔히 간과되는 부분이 있다. 러너가 캐비티보다 두꺼운 경우가 많아, 냉각 시간이 제품 형상이 아닌 러너 고화 속도에 의해 결정되는 경우가 생긴다. 쉽게 말해, 제품은 이미 굳었는데 두꺼운 러너를 기다리느라 금형이 열리지 못하는 상황이다. 핫러너 시스템을 도입하면 이 러너 냉각 대기 시간이 제거되면서 사이클 타임이 10~30% 단축되는 효과가 나타날 수 있다. 연간 수백만 쇼트를 찍는 대량 생산 라인이라면 이 차이는 설비 가동 시간과 단위당 원가에 직접 반영된다.

반면 콜드러너에서 사이클 타임이 러너가 아니라 제품 냉각에 의해 결정되는 경우라면, 핫러너로 전환해도 사이클 단축 효과가 거의 없을 수 있다. 이런 경우 핫러너의 장점은 재료 절감에 집중되고, 사이클 측면에서는 기대만큼의 이득을 보기 어렵다. 전환 결정 전에 현재 라인의 사이클 병목이 러너 냉각인지 제품 냉각인지를 먼저 진단하는 것이 중요한 이유가 여기에 있다.

멀티 캐비티 금형에서의 밸런스 차이

캐비티 수가 많아질수록 두 시스템의 차이는 더 뚜렷해진다. 콜드러너는 러너 길이와 단면적을 조정해 캐비티 간 충전 밸런스를 맞춰야 하는데, 러너 레이아웃이 복잡해질수록 설계 난이도가 높아지고 불균형 충전으로 인한 치수 편차가 생기기 쉽다. 핫러너는 각 노즐의 온도를 독립적으로 제어할 수 있기 때문에 캐비티 간 밸런스 조정이 상대적으로 용이하고, 모든 캐비티에서 균일한 충전과 품질 안정성을 확보하는 데 유리하다.

초기 투자 vs 장기 운영비, 손익분기 계산법

핫러너 금형은 콜드러너 대비 초기 금형 제작비가 상당히 높다. 매니폴드, 히터, 열전대, 온도 컨트롤러 등 추가 구성 요소가 들어가기 때문이다. 핫러너 시스템의 초기 투자가 정당화되려면 생산량, 수지 단가, 사이클 타임 절감 효과를 함께 따져야 한다. 단순하게 계산하면 연간 생산량이 많고, 수지 단가가 높을수록 핫러너의 손익분기 도달 시점이 빨라진다.

• 핫러너가 유리한 조건: 연간 생산량이 많은 대량 양산 라인, 고가 엔지니어링 수지 사용, 게이트 자국이 외관에 허용되지 않는 제품, 자동화 라인과의 연계가 필요한 경우
• 콜드러너가 유리한 조건: 소량 다품종 또는 시제품 생산, 잦은 색상·소재 변경이 필요한 라인, 열에 민감한 수지(특정 열경화성 수지 포함) 사용, 초기 금형 비용 제약이 큰 경우

콜드러너를 선택해야 하는 경우가 분명히 있다

핫러너가 여러 면에서 효율적인 것은 사실이지만, 콜드러너가 더 나은 선택이 되는 상황도 분명 존재한다. 가장 대표적인 경우는 열에 민감한 수지다. 핫러너 시스템은 수지를 오랫동안 용융 상태로 유지하기 때문에, 열 노출 시간이 길어지면 분해되거나 물성이 변하는 소재에는 적합하지 않다. 반면 콜드러너는 매 사이클마다 새로운 수지가 들어오고 러너 전체가 교체되기 때문에 수지의 잔류(residence time) 문제가 없다.

색상이나 소재를 자주 바꾸는 라인에서도 콜드러너가 유리하다. 핫러너의 매니폴드 내부에 이전 소재가 잔류하면 색상 오염이나 이종 수지 혼입이 발생할 수 있고, 퍼지(purge) 작업에 시간과 재료가 소비된다. 소량 다품종 라인에서 콜드러너를 굳이 핫러너로 교체하지 않는 이유가 바로 이것이다. 유지보수 측면에서도 콜드러너는 구조가 단순해 사내 금형팀이 직접 수리할 수 있는 반면, 핫러너는 히터 고장이나 노즐 막힘 같은 문제가 생기면 전문 기술자가 필요한 경우가 많다.

어떤 시스템을 선택할 것인가

핫러너와 콜드러너 중 어느 쪽이 맞는지는 결국 생산량, 수지 단가, 외관 요구 수준, 유지보수 역량이라는 네 가지 변수로 판단하는 것이 가장 합리적이다. 대량 양산과 고단가 수지, 외관 품질이 중요한 제품이라면 핫러너의 초기 투자는 빠르게 회수된다. 반대로 소량 생산이거나, 색상 변경이 잦거나, 열에 민감한 소재를 다룬다면 콜드러너가 오히려 더 경제적이고 운영하기 쉬운 선택이다. 두 시스템은 우열이 아니라 용도에 맞는 선택의 문제다. 금형 설계 단계에서 이 기준을 먼저 정리해 두면, 나중에 불필요한 전환 비용과 공정 손실을 피할 수 있다.
