넓고 평평한 면을 가진 사출 부품이나 박스형 구조물을 성형할 때 변형(뒤틀림)은 가장 골치 아픈 불량 중 하나다. 냉각 조건을 아무리 맞춰도 이형 후 서서히 휘거나, 특정 방향으로 틀어지는 현상이 반복된다면 대부분은 설계 단계의 문제를 들여다봐야 한다. 보강 리브 설계를 바꾸면서 변형이 눈에 띄게 줄어드는 경험을 직접 했다. 단순히 리브를 추가하는 것이 아니라 두께 비율, 배치 방향, 필렛 처리까지 함께 검토하면서 개선이 이루어졌다. 이 글에서는 냉각 불균형으로 인한 변형의 메커니즘부터, 리브 설계 변경이 실제로 어떤 경로로 변형을 억제하는지 구체적으로 정리한다.
냉각 불균형과 변형 발생의 구조
사출 성형에서 변형은 냉각 과정 중 부품의 각 부위가 서로 다른 속도로 수축할 때 발생하는 내부 응력이 이형 후 해소되면서 나타나는 현상이다. 금형 벽면에 접하는 표면은 빠르게 냉각되지만, 두꺼운 부위의 내부는 천천히 식는다. 이 냉각 속도의 차이가 수축률 차이를 만들고, 그 차이가 굽힘 모멘트로 작용해 부품 전체를 비틀어 놓는다.
특히 PP나 PE처럼 수축률이 높은 결정성 수지에서 이 현상이 두드러지는 이유가 있다. 결정성 수지는 냉각 과정에서 분자 사슬이 규칙적으로 배열되는 결정화가 진행되면서 비결정성 수지보다 훨씬 큰 부피 변화가 생긴다. 이 수축이 부위별로 다르게 진행되면 잔류 응력이 크게 쌓이고, 이형 후 응력이 해소되는 방향으로 부품이 변형된다. 박스형 제품에서 측벽이 안쪽으로 휘거나, 넓은 평면 부위가 물결 모양으로 변하는 것이 대표적인 패턴이다.
벽 두께 불균일이 변형을 키우는 이유
사출 성형 결함의 상당수는 벽 두께가 고르지 않은 데서 비롯된다. 두꺼운 부위는 더디게 냉각되고, 이미 응고된 얇은 부위에서 재료를 끌어당기면서 수축한다. 이 두 부위가 만나는 경계에서 뒤틀림, 꼬임, 균열이 발생한다. 설계에서 균일한 벽 두께를 권장하는 이유가 여기에 있다. 대부분의 엔지니어링 플라스틱에서 2mm에서 4mm 사이의 벽 두께가 안전하고 경제적인 기준으로 통용된다. 벽 두께 변화가 불가피하다면 전이 구간 길이가 두께 변화량의 3배 이상이 되도록 점진적으로 설계하는 것이 기본 원칙이다.

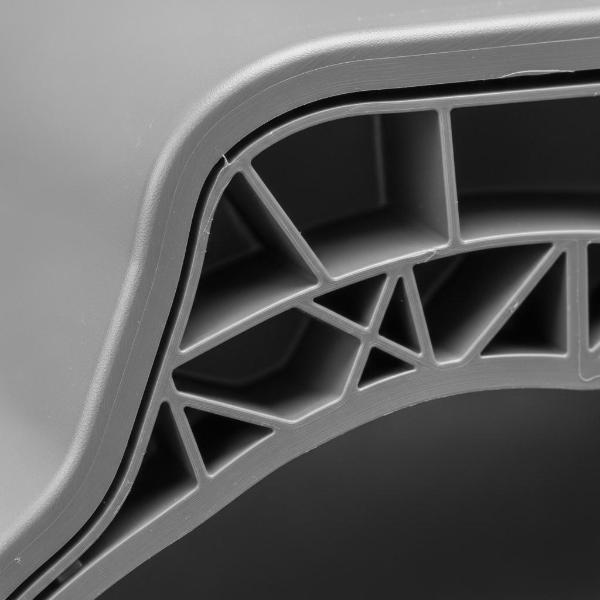

보강 리브가 변형을 억제하는 원리
보강 리브는 단순히 강도를 높이는 요소가 아니다. 변형 억제 측면에서는 두 가지 역할을 한다. 첫째, 넓은 평면 부위에 리브를 배치하면 벽 두께를 전체적으로 키우지 않고도 국부 강성을 높여 수축에 의한 변형에 저항하는 힘을 만든다. 둘째, 리브를 통해 벽 두께가 효과적으로 얇아지면 냉각이 더 균일하게 진행되어 수축 차이 자체를 줄인다. 두꺼운 벽이 불균일한 냉각을 초래해 내부 응력을 키우고 뒤틀림을 유발한다는 점에서, 리브는 두께를 균일하게 유지하면서 구조적 역할을 동시에 수행하는 해법이다.
PP 소재로 성형되는 커버 부품에서 이형 후 모서리 부위가 약 1.2mm 들뜨는 변형이 반복됐다. 처음에는 냉각 시간을 늘리고 금형 온도를 낮추는 방향으로 접근했지만 개선이 제한적이었다. 리브 설계를 검토해 보니, 기존 리브의 두께가 공칭 벽 두께의 85% 수준으로 지나치게 두꺼웠다. 리브 자체가 두꺼우면 리브 근처 표면에 싱크 마크와 함께 냉각 불균일 구간이 생기고, 이것이 오히려 변형을 키우는 원인이 됐다. 리브 두께를 공칭 벽 두께의 60%로 줄이고 필렛을 추가한 뒤 변형이 0.4mm 이내로 낮아졌다.
리브 두께 비율의 핵심 기준
리브 설계에서 두께 비율은 가장 중요한 수치다. 일반적으로 리브의 벽 두께는 공칭 벽 두께의 50%에서 75% 범위 내에서 설계하는 것이 권장된다. 이 범위를 지키면 리브 뒷면 표면의 싱크 마크를 억제하면서도 충분한 구조 강성을 확보할 수 있다. 리브가 이 범위를 초과하면 리브 근처의 냉각이 주벽보다 느려져 싱크 마크뿐 아니라 해당 구간의 수축 불균일이 커진다. 일부 공정에서는 리브 두께를 공칭 벽 두께의 40%까지 낮추기도 하는데, 이 경우 변형 억제 효과가 더 크지만 충전 말단부에서 미성형이 생길 수 있어 주의가 필요하다.
리브 배치 방향과 변형 억제 효과
리브를 어느 방향으로 배치하느냐가 변형 방향과 크기에 직접 영향을 준다. 리브는 수지 흐름 방향에 수직이거나 평행하게 배치되는데, 이 선택이 분자 배향(Molecular Orientation)과 연관된 이방성 수축에 영향을 준다. 수지가 흐르는 방향(Flow Direction)의 수축률은 수직 방향보다 크기 때문에, 흐름 방향으로 리브를 배치하면 그 방향의 변형을 구조적으로 잡아주는 효과가 있다.
넓은 평면 부위의 변형을 잡으려면 격자형(Cross-rib) 패턴이 효과적이다. 단방향으로만 리브를 넣으면 리브가 없는 방향의 변형이 그대로 남는다. 격자형으로 배치하면 두 방향의 강성이 균형을 이루고, 냉각 중 발생하는 수축 응력이 특정 방향으로 편향되지 않아 변형이 분산된다. 여러 개의 리브를 배치할 때는 리브 간격을 공칭 벽 두께의 2배에서 3배 이상으로 유지하는 것이 권장된다. 간격이 너무 좁으면 리브 사이 구간이 두꺼운 살두께와 유사한 냉각 거동을 보여 오히려 새로운 불균일 구간을 만든다.
엇갈린 리브 패턴의 활용
동일 방향 리브를 규칙적인 간격으로 배치하면 냉각 중 특정 패턴으로 응력이 집중될 수 있다. 특히 PP나 HDPE처럼 이방성 수축이 큰 수지에서는 규칙적 리브 패턴이 오히려 변형 패턴을 고정시키는 역할을 하기도 한다. 이를 줄이기 위해 엇갈린(Staggered) 리브 패턴을 적용하면 냉각 중 응력 분산이 더 고르게 이루어져 뒤틀림을 줄이는 데 도움이 된다. 박스형 구조 측벽에 이 방식을 적용한 뒤 변형이 눈에 띄게 줄어든 경험이 있었는데, 단순히 리브를 추가하는 것과 배치 방식을 바꾸는 것 사이에는 결과 차이가 분명히 존재한다.
리브 루트 필렛과 응력 집중 관리
리브가 주벽과 만나는 루트(Root) 부위의 처리가 변형과 내구성 모두에 영향을 준다. 날카로운 모서리로 리브가 벽에 연결되면 그 지점에서 응력이 집중되고, 냉각 중 잔류 응력도 그 지점에 몰린다. 이것이 반복 하중을 받거나 이형 시 균열의 시작점이 되기도 한다. 루트 필렛 반경은 공칭 벽 두께의 0.25배에서 0.5배가 권장 기준이다. 최소 0.25mm 이상을 확보하는 것이 현장에서 통용되는 안전 기준이다.
필렛 반경이 너무 크면 리브 루트 부위의 단면이 두꺼워져 싱크 마크를 유발하는 역효과가 생긴다. 반경을 적정 범위에서 설정하는 것이 중요하다. 리브 높이도 관리가 필요한데, 리브 높이가 공칭 벽 두께의 2.5배에서 3배를 넘으면 금형 충전 시 미성형 위험이 커지고, 리브 자체의 냉각 불균일도 심해진다. 필요한 강성이 큰 리브 하나를 설계하기보다 높이를 제한한 리브 여러 개를 적절한 간격으로 배치하는 방식이 변형 관리와 충전 품질 양면에서 유리하다.
보스와 리브 연결이 만드는 변형 위험
보스(Boss)가 있는 부품에서 보스를 측벽 모서리에 직접 배치하면 그 지점에 플라스틱 덩어리가 집중되어 냉각이 어렵고 싱크 마크와 변형이 함께 발생한다. 보스는 측벽에서 분리해 배치하고 리브로 연결하는 방식이 기본 원칙이다. 이 방식을 지키면 보스 주변의 단면이 주벽 두께와 유사하게 유지되어 냉각이 균일해진다. 키가 큰 보스는 특히 변형에 취약한데, 거셋(Gusset)을 루트에 추가하거나 리브로 인근 벽에 연결해 강도와 안정성을 높이면 보스 주변의 변형을 효과적으로 억제할 수 있다.
개인적으로는 설계 단계에서 몰드플로우(Moldflow) 같은 충전 해석 소프트웨어를 통해 리브 배치가 변형에 어떤 영향을 주는지 시뮬레이션으로 확인하는 것이 금형 수정 비용을 절감하는 가장 현실적인 방법이라고 생각한다. 해석 없이 경험에만 의존하면 리브 설계 변경 후에도 다른 방향으로 변형이 이동하는 현상을 반복 경험하게 된다.
리브 설계 변경이 변형을 줄이지 못하는 경우
리브 설계를 개선해도 변형이 지속된다면 다른 원인을 함께 점검해야 한다. 금형 냉각 채널의 배치가 캐비티와 코어 측에서 온도 균형이 맞지 않으면 리브 설계 개선만으로는 한계가 있다. 이형 시스템이 불균형하거나 이젝터 핀이 변형이 남아있는 상태에서 제품을 밀어내면 이형 후 추가 변형이 생기기도 한다. 사이클 타임이 너무 짧아 이형 시점에 내부 응력이 충분히 해소되지 않은 경우도 리브 설계와 무관하게 변형이 지속되는 원인이다.
냉각 불균형이 주된 원인이라면 냉각 채널 재설계나 금형 온도 분포 개선을 병행해야 한다. 리브 설계는 변형 억제의 가장 접근하기 쉬운 수단이지만, 근본 원인이 냉각 시스템에 있다면 설계 개선만으로 완전한 해결은 어렵다. 두 가지를 함께 검토하는 것이 반복 시행착오를 줄이는 현실적인 접근이다. 넓은 평면 변형이 남는다면 격자형 리브 패턴 추가와 함께 게이트 위치 조정으로 충전 흐름을 대칭으로 만드는 것도 함께 고려할 만하다.
