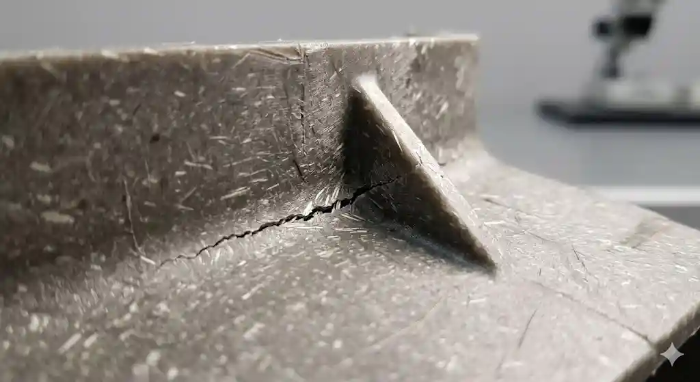

유리섬유 강화 PA66 부품을 다루다 보면 웰드라인 부위에서 크랙이 반복되는 상황을 만난다. 처음에는 수지 온도를 올려 유동성을 높이는 방향으로 대응했고, 불량률이 약 40% 줄었다. 절반 가까이 줄었으니 효과가 있다고 판단했는데, 나머지 60%가 끝내 해결되지 않았다. 이후 게이트 위치를 변경해 웰드라인이 주요 하중 방향과 평행하게 이동하도록 금형을 수정한 후에야 크랙이 멈췄다. 수지 온도 조정이 웰드라인 강도 문제의 절반 정도만 건드렸던 것이다. 이 글은 웰드라인이 왜 구조적으로 약한지, 그리고 사출 조건과 게이트 설계를 어떻게 조합해야 실질적인 강도 개선이 가능한지를 다룬다.
유리섬유 강화 수지에서 웰드라인이 특히 치명적인 이유
웰드라인은 두 개 이상의 수지 흐름이 금형 안에서 만나는 지점에 생긴다. 흐름 선단이 만날 때 이미 표면에는 얇은 고화층이 형성되어 있고, 이 상태에서 두 흐름이 융합하면 분자 수준의 얽힘이 충분히 이루어지지 않는다. 그 결과 웰드라인 부위는 일반 모재보다 강도가 낮은 약점이 된다.
순수 수지에서도 이 현상은 있지만, 유리섬유가 들어가면 문제가 훨씬 심각해진다. MSC폴리머의 엔지니어링 플라스틱 웰드라인 강도 데이터에 따르면, PA66 기준으로 유리섬유 함량이 없을 때 웰드라인 강도 유지율은 97%에 달하지만, 유리섬유 30% 함유 시 61%, 40% 함유 시 52%까지 떨어진다. 탄소섬유 30% 기준에서는 유지율이 40%까지 낮아진다. 이 수치는 단순히 참고용이 아니라, 구조 부품 설계 시 안전율 계산의 기준이 되어야 한다.
왜 섬유 함량이 높을수록 웰드라인이 더 약해지는가. 섬유는 유동 방향으로 배향되는데, 두 흐름이 정면으로 만나는 웰드라인 지점에서는 섬유가 흐름 방향과 수직으로 배열된다. 하중이 가해졌을 때 수직 배향된 섬유는 강도 기여를 거의 못 하고, 섬유-수지 계면이 오히려 크랙 전파 경로가 된다. 내가 경험한 PA66 GF30 부품의 크랙이 정확히 이 메커니즘이었다. 웰드라인이 하중 방향과 교차한 상태에서, 섬유 배향까지 최악의 조건이 겹쳐 있었던 것이다.
수지 온도와 금형 온도가 웰드라인 강도에 미치는 영향
수지 온도를 올리면 흐름 선단이 만날 때 고화층이 얇아지고, 두 흐름의 융합 품질이 높아진다. 이것이 수지 온도 상향이 웰드라인 강도에 효과를 주는 원리다. 금형 온도를 올리는 것도 같은 방향으로 작용한다. 캐비티 표면 온도가 높으면 흐름 선단의 냉각 속도가 느려지고, 두 흐름이 만나는 시점에 수지가 더 높은 온도를 유지해 분자 얽힘이 충분히 일어난다.
다만 수지 온도 상향에는 한계가 있다. 수지별 권장 온도 범위를 넘어서면 열분해가 시작되어 오히려 강도가 떨어지고, 변색이나 은줄 불량이 새로 생긴다. 내가 맡은 PA66 GF30 부품에서 수지 온도를 280도에서 295도로 올렸을 때 웰드라인 크랙 발생률이 눈에 띄게 줄었지만, 그 이상 올리자 은줄이 나타나기 시작했다. 온도로 해결할 수 있는 범위가 분명히 존재한다는 것이다.
개인적인 판단으로는 수지 온도와 금형 온도 조정은 웰드라인 강도 개선의 보조 수단이지, 주된 해결책이 될 수 없다고 본다. 특히 유리섬유 30% 이상 함량의 엔지니어링 플라스틱에서는 온도 조정만으로 강도 유지율을 의미 있는 수준으로 끌어올리기 어렵다. 섬유 배향 문제는 온도가 아니라 흐름 경로, 즉 게이트 위치로 다뤄야 한다.
게이트 위치가 웰드라인 강도를 결정하는 이유
웰드라인이 어디에 생기는지, 그리고 그 방향이 하중 방향과 어떤 각도로 교차하는지는 게이트 위치가 결정한다. 게이트가 바뀌면 수지 흐름 경로가 바뀌고, 웰드라인 위치와 방향이 함께 바뀐다. 이것이 게이트 위치가 단순한 충전 효율 문제가 아니라 구조 강도 문제이기도 한 이유다.
웰드라인이 주요 하중 방향과 수직으로 교차하는 배치는 최악이다. 하중이 가해질 때 웰드라인이 가장 큰 응력을 받는 위치가 되고, 강도가 이미 낮은 그 지점에서 크랙이 시작된다. 반대로 웰드라인이 하중 방향과 평행하거나, 아예 응력이 낮은 위치로 이동하면 강도 문제가 크게 완화된다.
PA66 GF30 부품에서 게이트 위치를 변경한 후, 웰드라인이 하중 방향과 거의 평행하게 이동했다. 수지 온도 조정 단계에서 40% 줄었던 크랙이 게이트 수정 이후 사실상 사라졌다. 수지 온도가 기여한 것보다 게이트 위치 변경이 훨씬 더 큰 효과를 낸 것이다. MSC폴리머 성형 가이드에서도 게이트 위치가 잘못되면 공정 조건을 아무리 바꿔도 근본적인 품질 편차가 반복된다고 명시하고 있는데, 이 말을 몸으로 확인한 경험이었다.
섬유 배향과 하중 방향 정합
유리섬유 강화 수지에서는 게이트 위치를 정할 때 단순히 웰드라인 위치만이 아니라 섬유 배향까지 고려해야 한다. 수지는 유동 방향으로 섬유를 정렬시키기 때문에, 게이트에서 주요 하중 부위를 향해 수지가 흐르도록 설계하면 하중 방향과 섬유 배향이 일치해 강도가 극대화된다. 반대로 유동 방향이 하중 방향과 어긋나면 섬유 배향이 불리해지고, 웰드라인 문제가 없더라도 구조 강도가 기대치를 밑돈다.
공정 조건 조정 시 실질적으로 효과를 내는 변수
게이트 위치를 바꾸는 금형 수정이 현실적으로 어려운 상황이라면, 공정 조건에서 할 수 있는 것들을 최대한 활용해야 한다. 효과가 검증된 순서대로 정리하면 다음과 같다.
- 수지 온도 상향: 수지별 권장 범위 상단까지 단계적으로 올린다. PA66 계열은 일반적으로 270~300도 범위에서 운용되며, 상단 근처에서 웰드라인 융합 품질이 높아진다. 단, 은줄이나 변색이 나타나기 시작하면 즉시 내린다.
- 금형 온도 상향: PA66 기준 권장 금형 온도는 60~100도 범위다. 하단보다 상단에서 웰드라인 강도가 유리하다. 금형 온도를 올리면 사이클 타임이 늘어날 수 있으므로 생산성과의 균형을 확인해야 한다.
- 사출 속도 상향: 충전 속도가 빠를수록 흐름 선단의 온도가 높게 유지되어 웰드라인 부위의 융합 품질이 개선된다. 다만 너무 빠르면 제팅이나 가스 트랩이 생길 수 있어 단계적으로 올려야 한다.
이 세 가지를 동시에 조정하지 말고 하나씩 바꾸면서 웰드라인 상태를 확인하는 것이 원칙이다. 보이티 플라스틱의 사출 성형 결함 가이드에서도 이러한 공정 변수들은 상호 보완적으로 조정되어야 하며, 하나를 바꿀 때 다른 결함이 발생하지 않는지 함께 모니터링할 것을 강조하고 있다.
자주 묻는 질문
Q. 웰드라인이 외관에는 보이지 않는데 강도 문제가 생길 수 있나요?
그렇다. 웰드라인은 외관상 보이지 않아도 내부 구조적 약점으로 존재할 수 있다. 특히 유리섬유 강화 수지에서는 표면 흔적 없이도 섬유 배향 불량으로 인해 강도가 상당히 낮은 상태일 수 있다. 하중이 가해지는 구조 부품이라면 외관 확인만으로는 불충분하고, 유동 해석으로 웰드라인 위치와 방향을 미리 파악하는 것이 안전하다.
Q. 게이트를 늘리면 웰드라인 강도가 좋아지나요?
반드시 그렇지는 않다. 게이트를 늘리면 웰드라인이 오히려 늘어난다. 대형 부품에서 흐름 길이를 줄여 선단 온도를 높이는 목적으로 게이트를 추가할 수 있지만, 소형 부품에서는 게이트 수를 최소화하는 쪽이 웰드라인 발생 자체를 줄이는 데 유리하다. 게이트 위치와 수는 부품 크기, 수지 유동성, 하중 방향을 종합적으로 고려해서 결정해야 한다.
Q. 웰드라인 위치를 설계 단계에서 미리 파악할 수 있나요?
Moldflow 같은 유동 해석 소프트웨어를 활용하면 금형 제작 전에 웰드라인 발생 위치와 방향을 예측할 수 있다. 구조 부품이라면 해석 결과를 바탕으로 게이트 위치를 조정해 웰드라인이 하중 방향과 교차하지 않도록 설계 단계에서 잡는 것이 사후 금형 수정보다 훨씬 비용 효율적이다.
요약
웰드라인 강도 문제는 수지 온도와 금형 온도 조정으로 부분적으로 개선할 수 있지만, 유리섬유 함량이 높은 엔지니어링 플라스틱에서는 한계가 명확하다. 근본적인 해결은 게이트 위치 변경으로 웰드라인이 하중 방향과 평행하거나 응력이 낮은 위치로 이동하도록 설계하는 데 있다. 공정 조건 조정은 그 보조 수단으로, 두 접근을 조합할 때 실질적인 효과가 난다. 양산 라인에서 반복되는 웰드라인 크랙이 있다면 먼저 웰드라인 위치와 하중 방향의 교차 각도를 확인하는 것이 시작점이다.
