사출 취출 불량 찍힘 원인 이젝터 핀 구조 점검 방법

취출 불량으로 제품에 찍힘이 생기면 대부분 로봇 타이밍이나 흡착 조건부터 건드린다. 현장에서 가장 먼저 손이 가는 곳이 그쪽이기 때문이다. 그런데 찍힘이 이젝터 핀 주변에만 반복해서 나타난다면, 공정 파라미터보다 금형 구조 쪽에 원인이 있을 가능성이 높다. 취출 찍힘과 변형이 반복될 때 어디서부터 점검해야 하는지, 판단 순서를 기준으로 정리한다.

사출 취출 불량으로 이젝터 핀 주변에 찍힘이 생긴 제품 표면

취출 찍힘 위치가 반복된다면 로봇보다 핀을 먼저 봐야 한다

취출 로봇 타이밍을 아무리 조정해도 찍힘이 잡히지 않는 경우가 있다. 사출 공정 관리를 하다 보면 이런 상황에서 파라미터 수정을 반복하다 시간을 잃는 일이 꽤 많다. 문제는 찍힘 위치다. 로봇 흡착이나 척 접촉 문제라면 찍힘이 제품 여러 곳에 분산되거나 흡착 패드와 겹치는 위치에 나타난다. 반면 이젝터 핀 끝단 주변에 동일한 위치로 반복된다면 핀 배치나 금형 구조 쪽을 먼저 확인하는 것이 순서다.

찍힘 위치로 원인을 구분하는 기준은 단순하다. 이젝터 핀 위치와 찍힘이 겹치는지 확인하고, 동일 위치에서 반복되는지를 먼저 본다. 흡착 조건이나 로봇 속도를 바꿔도 찍힘이 같은 위치에 계속 나타난다면, 그건 공정 변수가 아니라 금형 구조 문제일 가능성이 크다.

이젝터 핀의 형상, 위치, 개수가 적절하지 않으면 성형품 외관에 스트레인, 균열, 백화 등의 불량이 발생할 수 있다는 점은 사출 금형 구조 자료에서도 확인된다. 핀이 작은 면적에 집중적으로 힘을 가하는 방식인 만큼, 설계 단계의 배치 판단이 취출 품질에 직접 연결된다.

이젝터 핀 편심과 냉각 부족이 겹칠 때 찍힘이 심해지는 이유

취출 찍힘이 생기는 단독 원인은 드물다. 실무 사례로 보면, 핀 끝단이 제품 살 두께 방향으로 편심 된 상태에서 냉각이 충분히 이뤄지지 않은 경우에 찍힘이 가장 강하게 나타난다. 처음에는 핀 돌출 타이밍이나 속도를 의심하기 쉽다. 그런데 금형을 열어보면 핀 끝단 면이 제품 경계면에 걸쳐 있고, 거기에 해당 부위 냉각이 늦어지면서 제품이 충분히 굳지 않은 상태에서 취출이 이뤄진 것을 확인할 수 있는 경우가 있다.

이 두 가지가 겹치는 상황에서는 사출 속도나 보압 조건을 조정해도 개선이 잘 안 된다. 핀 끝단이 편심된 채로 굳지 않은 제품을 밀어내는 구조이기 때문이다. 이 경우 먼저 해야 할 것은 핀 위치와 코어 면 사이의 단차 확인이고, 그다음이 해당 부위 냉각 효율 점검이다.

냉각 부족만 단독으로 발생한 경우와 구분하는 기준도 있다. 냉각 시간을 늘렸을 때 찍힘이 줄어들면 냉각 쪽이 주인이다. 반면 냉각 시간을 늘려도 같은 위치에 같은 깊이의 찍힘이 남는다면, 핀 편심이나 금형 구조 문제가 함께 작용하고 있다고 봐야 한다. 냉각 시간 조정으로 모든 취출 찍힘을 해결하려는 접근 자체가 오류다.

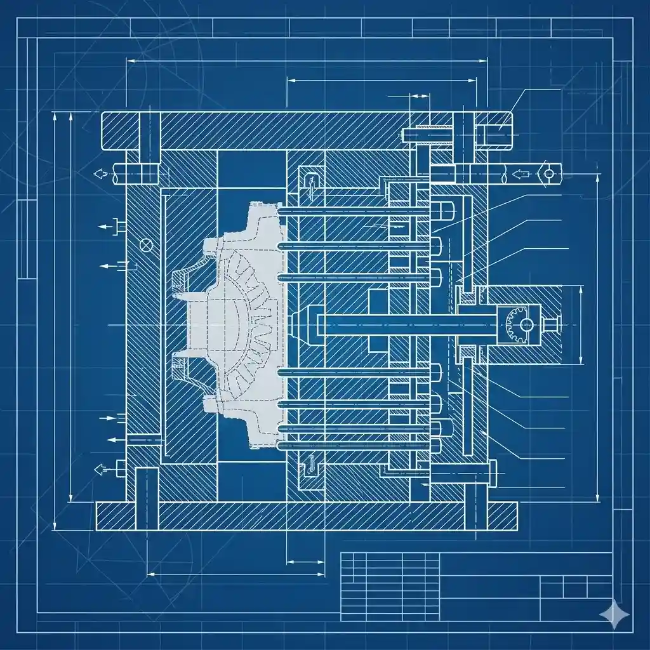

사출 금형 이젝터 핀 배치 구조와 취출 방향 단면 도식

드래프트 각도와 보압 조건이 핀 자국 깊이에 영향을 주는 구조

이젝터 핀 자국은 핀 자체보다 제품이 금형에서 빠져나오는 과정에서 얼마나 저항을 받느냐에 따라 달라진다. 금형의 구배 각도(드래프트 각도)가 얕거나 리브 면의 연마가 불충분하면 취출 저항이 올라가고, 그 힘이 핀이 닿는 지점에 집중된다. 결국 핀 자국이 깊어지거나 제품이 변형된다.

보압 조건도 같은 맥락이다. 보압 압력이 과하거나 보압 시간이 길어지면 제품이 금형에 더 단단히 밀착된 상태가 된다. 이 상태에서 핀이 밀어내는 힘은 정상적인 경우보다 훨씬 커지고, 그게 표면 찍힘이나 국소 변형으로 이어진다.

드래프트 각도와 보압 조건은 서로 독립된 변수가 아니다. 드래프트 각도가 낮은 금형에서 보압까지 높으면 취출 저항이 두 가지 요인에서 동시에 올라간다. 이 구조를 이해하고 있으면 어느 쪽을 먼저 손봐야 할지 판단이 빨라진다.

취출 후 변형은 찍힘보다 원인 찾기가 더 까다롭다

찍힘은 위치와 깊이로 원인을 좁힐 수 있지만, 취출 후 뒤틀림이나 수축 변형은 원인 변수가 더 많다. 비슷한 조건의 사례에서 박육 리브 구조 제품에 냉각 시간을 늘렸더니 찍힘은 줄었는데 이번에는 전체 방향성 변형이 생긴 일이 있었다. 냉각 시간을 늘리면서 금형 내 온도 구배가 달라졌고, 한쪽 면이 먼저 고화되면서 수축 방향이 틀어진 것이다.

여기서 오판이 시작됐다. 처음에는 냉각 부족 문제로 봤는데, 실제로는 냉각 라인의 유량 불균형이 원인이었다. 냉각 시간을 늘리는 건 유량 불균형 위에서 시간만 더 얹는 셈이었다. 판단을 바꾼 계기는 제품 변형 방향이 냉각 라인 방향과 일치한다는 점을 확인하면서였다. 냉각 시간보다 냉각 라인 유량 밸런싱을 먼저 점검했어야 했다는 것을 그 시점에 알게 됐다.

취출 후 변형을 줄이려면 단순히 냉각 시간을 늘리기 전에, 각 냉각 라인의 유량이 균형 잡혀 있는지를 먼저 확인해야 한다. 유량이 불균일한 상태에서는 냉각 시간 조정만으로는 변형 방향을 예측하기가 어렵다. 이것이 취출 변형 점검에서 냉각 구조를 먼저 보는 이유다.

취출 불량 점검 순서를 정하는 기준

취출 찍힘과 변형을 줄이는 점검 순서는 다음 흐름으로 잡는다.

• 1단계 — 찍힘 위치 확인: 이젝터 핀 위치와 겹치는지, 동일 위치에서 반복되는지 먼저 본다.
• 2단계 — 금형 구조 점검: 핀 끝단 편심 여부, 드래프트 각도, 리브 면 연마 상태를 확인한다.
• 3단계 — 냉각 조건 확인: 냉각 시간보다 냉각 라인 유량 밸런스를 먼저 점검한다.

공정 파라미터(속도, 보압, 타이밍)는 금형 구조와 냉각 조건을 먼저 점검한 뒤에 조정하는 것이 순서다. 순서를 바꾸면 원인이 아닌 증상만 건드리는 상황이 반복된다. 이 점검 흐름이 취출 불량 대응에서 낭비를 줄이는 가장 현실적인 방법이다.

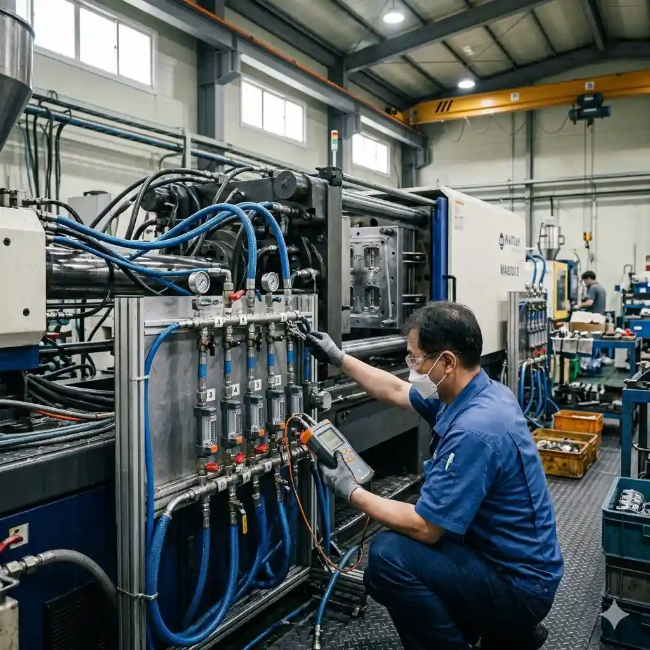

사출 금형 냉각 라인 유량 밸런스 점검 작업

취출 불량의 원인 구조를 파악했다면, 이젝터 핀 배치 설계 기준과 금형 냉각 라인 유량 설계 원칙을 함께 이해하면 재발 방지 판단이 더 정확해진다. 드래프트 각도 설계 기준과 재료별 수축률 차이도 취출 변형과 직접 연결되는 주제여서 참고해 두면 좋다.

정리 요약

취출 찍힘이 반복될 때 로봇 타이밍부터 조정하면 시간을 잃는다. 찍힘이 이젝터 핀 위치와 겹친다면 금형 구조 점검이 먼저다. 핀 편심 여부, 드래프트 각도, 냉각 라인 유량 균형을 순서대로 확인한 뒤에 공정 파라미터를 손봐야 한다. 지금 발생하는 찍힘 위치가 어디인지, 조건을 바꿔도 같은 자리에서 반복되는지, 그 두 가지만 먼저 확인해도 원인을 좁히는 속도가 달라진다.
