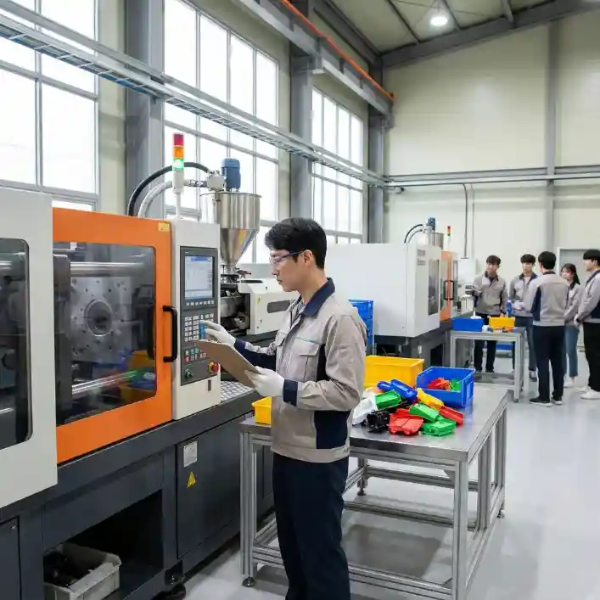

사출 조건 설정은 압력 하나를 올리는 작업이 아니라 속도, 온도, 보압 전환을 함께 맞추는 과정이다. 초보자는 불량이 보이면 수치부터 크게 바꾸기 쉽지만, 실제 공정에서는 어떤 불량이 어느 구간에서 생겼는지 먼저 나누는 편이 더 안전하다.
특히 사출 속도를 빠르게 하면 생산성이 좋아질 것처럼 보이지만, 제품 표면에 번마크나 흐름 자국이 늘어나는 경우가 있다. 이때는 속도만 낮출지, 압력 제한을 조정할지, 수지 온도와 금형 배기까지 볼지를 구분해야 한다.
사출 조건 설정은 압력보다 순서가 먼저다
사출 초보자가 가장 많이 하는 오해는 “미성형이면 압력을 올리고, 외관 불량이면 온도를 낮추면 된다”는 식의 단순 판단이다. 그러나 사출 공정에서 압력, 속도, 온도는 따로 움직이지 않는다.
속도를 높이면 금형 안으로 들어가는 수지의 흐름이 빨라진다. 이 과정에서 전단열이 커지면 실제 용융 수지 온도는 설정 온도보다 더 높게 반응할 수 있다. 반대로 속도를 너무 낮추면 수지가 금형 끝까지 가기 전에 식어 웰드라인, 미성형, 흐름 자국이 생길 수 있다.
비슷한 사례에서는 생산량을 늘리기 위해 사출 속도를 먼저 올렸지만, 제품 끝단과 리브 주변에 검은 번마크가 늘어난 경우가 있었다. 처음에는 수지 온도가 높다고 판단했지만, 실제로는 빠른 충전 속도와 부족한 가스 배출이 함께 작용한 상황이었다.
개인적으로는 초보 단계에서 조건을 잡을 때 “수치를 얼마나 올릴까”보다 “어느 단계의 문제인가”를 먼저 보는 방식이 더 현실적이라고 본다. 충전 중 문제인지, 보압 중 문제인지, 냉각 중 문제인지가 나뉘어야 조정할 값도 좁혀진다.
압력은 채우는 힘과 유지하는 힘으로 나눠 본다
사출 압력은 금형 안으로 수지를 밀어 넣는 힘이다. 하지만 현장에서 말하는 압력에는 충전 압력, 보압, 배압처럼 서로 다른 역할이 섞여 있다.
충전 압력은 수지가 캐비티를 채우는 동안 필요한 힘이고, 보압은 수지가 식으면서 줄어드는 부피를 보충해 치수와 수축을 잡는 힘이다. 두 값을 같은 의미로 보면 조건 설정이 흔들린다.
초기 조건을 잡을 때는 압력을 무작정 높게 두기보다, 먼저 금형이 안정적으로 채워지는지를 본다. 제품 끝이 비거나 얇은 부위가 부족하면 충전 압력이 부족한 것처럼 보일 수 있지만, 실제 원인은 낮은 수지 온도, 느린 속도, 좁은 게이트, 배기 부족일 수도 있다.
- 미성형이 끝단에서 반복되면 압력뿐 아니라 속도와 금형 온도를 함께 본다.
- 플래시가 파팅면에 생기면 압력 과다보다 형체력, 금형 마모, 보압 전환 위치도 확인한다.
- 수축이 두꺼운 부위에 집중되면 충전 압력보다 보압 크기와 보압 시간이 더 직접적일 수 있다.
판단 기준은 비교적 단순하다. 같은 위치에서 반복되는 미성형은 조건 부족만이 아니라 흐름 저항이나 배기 문제일 가능성이 있다. 반대로 제품 전체가 무겁고 플래시가 늘어난다면 보압이 과하게 들어가거나 보압 전환이 늦었을 수 있다.
속도는 빠를수록 좋은 조건이 아니다
사출 속도는 제품 외관을 크게 바꾸는 조건이다. 빠른 속도는 얇은 제품이나 긴 유동거리 제품에서 충전에 유리할 수 있지만, 언제나 좋은 결과를 만들지는 않는다.
실제 적용 사례를 보면 속도를 올린 뒤 생산성은 좋아진 것처럼 보였지만, 게이트 주변에 제팅 자국이 생기고 끝단에는 번마크가 늘어난 경우가 있었다. 작업자는 처음에 실린더 온도 문제로 판단했지만, 속도를 낮추고 보압 전환 위치를 앞당기자 외관 불량이 줄었다.
이 상황에서 핵심은 속도가 수지 흐름만 바꾸는 것이 아니라 금형 안 공기의 움직임도 바꾼다는 점이다. 금형 내부 공기가 충분히 빠져나가지 못한 상태에서 수지가 빠르게 밀고 들어가면 끝단이나 막힌 부위에서 압축열이 생기고, 그 흔적이 번마크로 나타날 수 있다.
초보자는 속도를 한 번에 크게 조정하기보다 구간별로 나누어 보는 편이 낫다. 게이트 통과 초반에는 너무 빠른 속도가 제팅을 만들 수 있고, 중간 충전 구간은 제품 두께와 유동거리의 영향을 받으며, 끝단에서는 배기 상태에 따라 속도 민감도가 달라진다.
이 부분은 단정하기보다 조건을 나눠 봐야 한다. 얇고 넓은 제품은 낮은 속도에서 먼저 식어 미성형이 생길 수 있지만, 깊은 리브나 막힌 끝단이 많은 제품은 높은 속도에서 가스가 갇혀 표면이 타는 문제가 커질 수 있다.
온도는 수지 온도와 금형 온도를 따로 봐야 한다
사출 조건 설정에서 온도는 실린더 온도 하나로 끝나지 않는다. 수지가 녹는 온도, 노즐 온도, 금형 온도, 실제 용융 수지 온도는 각각 다른 의미를 가진다.
실린더 온도를 올리면 수지 흐름은 좋아질 수 있다. 하지만 과하게 높으면 수지 열분해, 가스 발생, 변색, 번마크 가능성이 커진다. 특히 체류 시간이 길거나 스크류 회전이 과하면 설정 온도보다 실제 수지 상태가 더 나빠질 수 있다.
금형 온도는 제품 표면과 치수 안정성에 영향을 준다. 금형이 너무 차가우면 수지가 표면에서 빨리 굳어 흐름 자국이나 웰드라인이 뚜렷해질 수 있고, 너무 높으면 냉각 시간이 길어지거나 수축 안정이 늦어질 수 있다.
초기 세팅에서는 원재료 업체가 제시한 가공 온도 범위를 먼저 확인하고, 그 범위 안에서 제품 두께와 유동거리를 보고 조정하는 방식이 안전하다. 같은 ABS, PP, PC라고 해도 등급과 첨가제, 재생재 혼합 여부에 따라 적정 온도는 달라질 수 있다.
- 표면 흐름 자국이 강하면 수지 온도, 금형 온도, 속도를 함께 확인한다.
- 번마크가 생기면 온도만 낮추지 말고 속도, 배압, 체류 시간, 배기도 본다.
- 치수 편차가 크면 금형 온도 안정 시간과 냉각 시간을 먼저 기록한다.
처음 조건을 잡을 때는 하나씩 바꾸고 기록한다
조건 조정에서 가장 피해야 할 방식은 압력, 속도, 온도를 동시에 크게 바꾸는 것이다. 그렇게 하면 양품이 나와도 무엇이 효과를 냈는지 알기 어렵고, 다시 불량이 생겼을 때 원인을 되짚기 힘들다.
초기 조건 설정은 기준 샷을 만든 뒤 하나의 변수만 바꾸는 방식이 좋다. 예를 들어 번마크가 생겼다면 먼저 위치를 기록한다. 게이트 주변인지, 유동 끝단인지, 리브 끝인지에 따라 원인 후보가 달라진다.
유동 끝단의 번마크라면 사출 속도와 배기 상태를 먼저 본다. 게이트 주변의 흐름 자국이라면 초반 속도와 게이트 형상, 수지 온도를 함께 본다. 제품 두꺼운 부위의 수축이라면 보압과 보압 시간이 더 직접적인 조정 대상이 된다.
실무적으로 보면 조건표에는 단순히 최종 수치만 적는 것보다 “왜 바꿨는지”를 남기는 편이 도움이 된다. 압력을 올렸는지, 속도를 낮췄는지보다 어떤 불량을 보고 어떤 가설로 조정했는지가 다음 작업의 기준이 된다.
- 1차 기록: 불량 위치, 불량 형태, 발생 주기
- 2차 기록: 변경한 조건과 변경 폭
- 3차 기록: 제품 중량, 외관 변화, 치수 변화
- 4차 기록: 조건 유지 후 재현 여부
이 방식은 초보자에게 특히 유리하다. 조건을 감으로 외우는 대신 압력, 속도, 온도가 제품에 어떤 흔적을 남기는지 연결해서 볼 수 있기 때문이다.
사출 조건 설정에서 자주 묻는 질문
사출 압력을 먼저 조정해야 하나요?
항상 그렇지는 않다. 미성형이 보인다고 바로 압력을 올리면 플래시나 내부 응력이 늘 수 있다. 먼저 불량 위치와 충전 상태를 보고 속도, 온도, 배기 조건을 함께 확인하는 편이 안전하다.
번마크가 생기면 온도를 낮추면 되나요?
온도 과다가 원인일 수는 있지만 전부는 아니다. 빠른 사출 속도, 높은 배압, 긴 체류 시간, 금형 배기 부족도 번마크를 만들 수 있다. 끝단이나 막힌 부위에 반복된다면 배기와 속도를 먼저 의심해 볼 만하다.
사출 속도는 어느 정도가 적당한가요?
제품 두께, 수지 종류, 게이트 위치, 금형 배기 상태에 따라 달라진다. 얇고 긴 제품은 너무 느리면 미성형이 생기고, 깊은 리브가 많은 제품은 너무 빠르면 가스가 갇힐 수 있다. 그래서 한 번에 크게 바꾸기보다 구간별로 조정하는 방식이 낫다.
초보자가 가장 먼저 기록해야 할 조건은 무엇인가요?
압력, 속도, 온도, 보압 전환 위치, 냉각 시간, 제품 중량은 기본으로 남기는 것이 좋다. 여기에 불량 위치 사진이나 간단한 메모를 함께 남기면 다음 조건 수정이 훨씬 쉬워진다.
이 주제와 이어서 읽어두면 좋은 글로는 "사출 불량 종류별 원인 구분 방법", "사출 수축 문제 줄이는 보압 설정 기준", "번마크와 가스 불량을 구별하는 현장 기준" 같은 주제가 있다.
사출 조건은 수치보다 원인 순서가 기준이다
사출 조건 설정은 압력, 속도, 온도 중 하나를 정답처럼 고르는 일이 아니다. 불량이 생긴 위치와 시점을 보고 충전, 보압, 냉각, 배기 중 어느 구간의 문제인지 좁혀야 한다. 초보 단계에서는 수치를 크게 바꾸기보다 하나씩 조정하고 결과를 기록하는 방식이 가장 안정적이다.
