취출 직후 제품이 바닥에 놓이자마자 한쪽으로 휘기 시작했다. 금형 온도도, 수지 온도도 건드린 게 없었다. 그런데 신규 작업자가 사이클 타임을 줄이려고 냉각 시간만 조금 줄였다. 그게 전부였다. 사출 현장에서 불량의 시작은 대개 이렇게 조용하다. 눈에 잘 띄지 않는 작은 조작 하나가 한참 뒤에야 문제로 드러난다. 이 글은 현장에서 반복적으로 나타나는 작업자 실수 유형과, 실제로 적용한 재발 방지 방법을 정리한 것이다.
냉각 시간을 임의로 줄이면 생기는 일
신규 작업자가 투입된 첫 주, 사이클 타임을 단축하면 생산성이 올라간다는 판단이 앞섰다. 냉각 시간을 기준값보다 줄였고, 초반에는 별 문제가 없었다. 그런데 취출 직후부터 제품 일부가 치수 기준을 벗어나기 시작했다. 눈으로 봐서는 멀쩡해 보이는 제품이 검사대에서 걸렸다.
냉각 시간은 단순히 기다리는 시간이 아니다. 수지가 금형 안에서 형상을 고정하는 구간이다. 이 시간이 짧아지면 잔류응력이 제품 내부에 남아 취출 이후에도 변형이 진행된다. PP나 PE처럼 수축률이 높은 재질은 이 영향이 특히 크다. 조건표에 적힌 냉각 시간은 근거 없이 나온 숫자가 아니라, 금형 구조와 살 두께, 수지 특성을 감안해 잡은 값이다.
개인적으로는 이 상황에서 가장 먼저 확인해야 할 것이 조건 변경 여부라고 본다. 원인이 불분명할 때 작업자는 수지 문제나 금형 문제를 먼저 의심하는 경향이 있다. 그런데 실제로는 조건 변경 이력을 먼저 보는 것이 시간을 아끼는 방법이다.
여러 파라미터를 동시에 바꾸는 습관이 왜 위험한가
불량이 나오면 현장에서는 빨리 조건을 수정하고 싶어진다. 그 과정에서 사출 속도, 보압, 수지 온도를 한 번에 조정하는 경우가 생긴다. 결과가 나아지면 다행이고, 나빠지면 무엇이 문제였는지 추적이 불가능해진다.
조건을 한꺼번에 바꾸면 각 변수의 영향을 분리할 수 없다. 예를 들어 보압을 올리고 냉각 시간도 늘린 상태에서 불량이 사라졌다면, 어느 쪽이 원인이었는지 알 수 없다. 다음에 같은 현상이 나왔을 때 같은 방법이 통하리라는 보장도 없다. 사출 성형에서 조건 변경은 한 번에 하나씩, 충분한 생산 사이클을 거친 뒤 다음 변수를 건드리는 순서가 원칙이다.
냉각수 유량은 시작할 때만 보면 부족하다
연속 생산 중 금형 표면 온도가 서서히 올라가는 것을 알아차리지 못하는 경우가 있다. 가동 초기에는 냉각수 유량을 확인했지만, 이후 수 시간 동안 그냥 두는 것이다. 이런 사례에서는 생산 초반에는 양품이 나왔다가, 4시간이 지난 뒤부터 싱크마크와 광택 불균일이 동시에 발생하기 시작했다. 작업자는 수지 문제로 판단해 호퍼를 교체했지만, 실제 원인은 금형 온도 드리프트였다.
금형 온도는 생산이 길어질수록 올라가는 경향이 있다. 냉각수 회로의 유량이 일정하게 유지되지 않으면 금형 각 부위의 온도 편차가 생기고, 이것이 외관 불량으로 이어진다. 열화상 카메라로 금형 표면을 정기적으로 확인하는 것이 가장 직관적인 방법이다. 도구가 없다면 최소한 2~3시간 간격으로 온도계를 대고 확인하는 루틴이 필요하다.
이 부분은 단정하기보다 조건을 나눠 봐야 한다. 냉각 회로 수가 많거나 제품 살 두께 편차가 큰 금형일수록 온도 드리프트가 빠르게 진행된다. 냉각수 칠러 설정온도와 실제 금형 표면 온도 사이의 차이가 10℃ 이상이라면 냉각 회로 점검을 먼저 확인하는 것이 맞다.
외관 검사 능력을 갖추는 데 걸리는 시간
많은 사람이 외관 검사를 경험이 쌓이면 자연스럽게 되는 것으로 본다. 그런데 실제로는 같은 라인에서 오래 일했어도 특정 불량 유형을 놓치는 경우가 반복된다. 특히 웰드라인이나 흐림(Haze) 같이 조명 각도에 따라 달리 보이는 불량은 훈련 없이는 잘 잡히지 않는다.
월 1회 품질 불량 사례 교육을 도입한 뒤, 외관 검사에서 잡아내는 불량 비율이 달라졌다. 교육 방식은 단순했다. 실제 불량 제품 샘플을 놓고 어떤 조건에서 어떤 불량이 나왔는지를 함께 확인하는 것이다. 이론보다 현물을 보는 방식이 효과가 빨랐다. 작업자가 불량의 원인을 이해하면 검사할 때 보는 기준 자체가 달라진다.
조건 변경 권한을 책임자 외에 제한한 이유

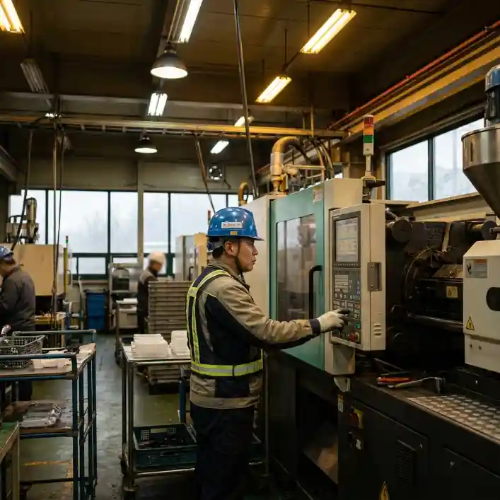

조건 변경이 무분별하게 이루어지면 원인 추적이 불가능해진다는 것을 반복해서 겪었다. 그래서 사출기 조건 변경에 패스워드를 걸고, 현장 책임자 외에는 변경이 불가능하도록 했다. 처음에는 현장에서 불편하다는 반응이 있었다.
그런데 운영해 보니 오히려 작업자 입장에서도 부담이 줄었다. 불량이 나도 자신이 건드린 조건이 없다는 것을 확인할 수 있기 때문이다. 책임 소재가 명확해지니 불량 원인 추적도 빨라졌다. 조건 변경 이력대장을 함께 운영하면서 변경 일시, 변경 전후 수치, 변경 이유를 기록했다. 이 이력이 쌓이면 같은 금형에서 비슷한 불량이 나왔을 때 과거 데이터를 참고할 수 있다.
제조 현장의 변경 관리에서 완전한 디지털 문서화가 중요한 이유는, 변경 사항을 효율적으로 추적하고 관련 팀에 정보를 전달할 수 있기 때문이다. 이력대장은 그 가장 기본적인 형태다. 시스템이 갖춰지기 전이라도 종이 대장이든 엑셀이든 기록 자체가 없는 것보다 훨씬 낫다.
자주 묻는 질문
냉각 시간은 어떤 기준으로 설정해야 하나요?
재질의 수축률, 제품 최대 살 두께, 금형 냉각 방식에 따라 달라진다. 일반적으로 살 두께 1mm당 2~3초를 기준으로 시작하고, 실제 취출 후 치수 안정성을 확인하면서 조정한다. 조건표에 명시된 값은 이 과정을 거쳐 잡은 기준이므로 임의로 단축하기 전에 반드시 책임자와 확인한다.
조건 변경 이력대장에는 무엇을 기록해야 하나요?
최소한 변경 일시, 변경한 파라미터 이름, 변경 전 수치, 변경 후 수치, 변경 이유, 변경자 서명을 기록한다. 변경 후 생산된 제품의 품질 상태를 함께 기록해 두면 원인 추적에 더 유용하다.
금형 온도 드리프트는 어떻게 조기에 발견하나요?
이상적으로는 열화상 카메라로 금형 표면을 주기적으로 확인한다. 장비가 없다면 생산 시작 후 1시간, 3시간, 5시간 시점에 접촉식 온도계로 금형 표면을 측정하는 루틴을 세우는 것이 현실적이다. 냉각수 입출구 온도 차이가 기준보다 커진다면 냉각 회로 이상 신호로 볼 수 있다.
여러 파라미터를 동시에 변경해야 하는 상황이 생기면 어떻게 하나요?
긴급 상황이 아닌 한 한 번에 하나씩 변경하는 원칙을 지킨다. 긴급 상황이라면 변경한 파라미터 전체를 이력에 기록하고, 안정화 이후 하나씩 되돌려보며 실제 원인을 확인하는 과정을 거친다.
이 내용을 확인한 뒤에는 금형별 표준 조건표 관리 방법, 불량 유형별 원인 판별 기준, 냉각 회로 점검 주기 설정 같은 주제를 함께 정리해두면 실무에 바로 적용할 수 있다.
현장 기준은 규칙이 아니라 근거가 있어야 작동한다
작업자 실수의 대부분은 악의가 아니라 근거 없는 판단에서 시작된다. 냉각 시간을 줄이면 빠르다는 것, 조건을 바꾸면 불량이 잡힌다는 것, 그런 경험적 직감이 잘못 쓰일 때 문제가 생긴다. 패스워드로 변경을 제한하고 이력을 기록하는 것은 통제가 목적이 아니다. 조건의 근거를 현장에 남기는 방법이다. 월 1회 교육도 마찬가지다. 불량을 보고 원인을 설명할 수 있는 작업자가 늘어날수록 현장의 판단 기준이 달라진다. 시스템이 정착되는 데 시간이 걸렸지만, 재발률은 눈에 띄게 줄었다.
