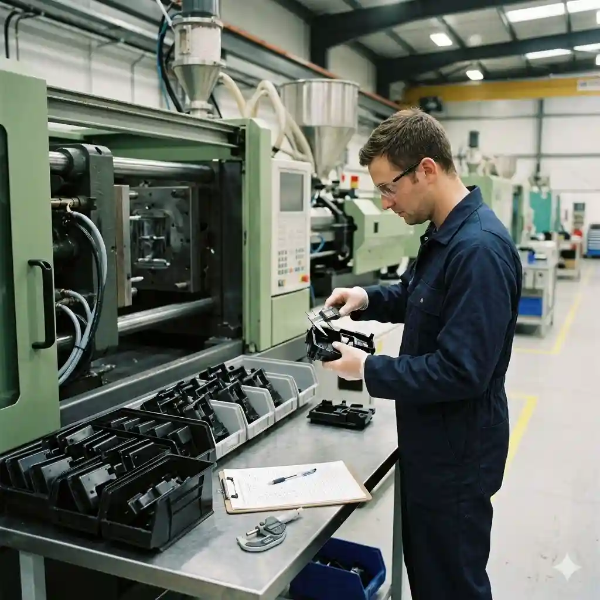

사출 시사출 체크리스트는 첫 샘플이 나왔을 때 외관만 보는 표가 아닙니다. 양산 전에 금형, 원료, 성형 조건, 치수, 조립성, 작업 표준까지 한 번에 맞물려 있는지 확인하는 기준에 가깝습니다.
특히 시사출 때는 제품이 좋아 보여도 몇 시간 뒤 치수 편차가 생기거나, 단품은 괜찮은데 조립에서 간섭이 나오는 경우가 있습니다. 그래서 양산 전에는 “나왔는가”보다 “같은 조건으로 반복 생산이 가능한가”를 봐야 합니다.
사출 시사출 체크리스트는 시작 전부터 달라집니다
시사출은 금형을 올리고 원료를 넣은 뒤 제품을 몇 개 뽑아보는 작업으로만 보면 위험합니다. 양산 전 판단은 사출기 조건보다 먼저 주변 준비 상태에서 갈리는 경우가 많습니다.
현장에서 자주 보이는 상황은 이렇습니다. 금형은 정상으로 보였고 첫 제품도 큰 문제없이 나왔지만, 냉각수 연결 방향이 바뀌었거나 금형 온도 편차가 남아 있어 시간이 지나면서 치수가 흔들리는 경우입니다. 이때는 사출 조건을 아무리 만져도 원인이 잘 잡히지 않습니다.
시작 전에는 최소한 아래 항목을 먼저 확인하는 편이 좋습니다.
- 금형 체결 상태, 냉각수 연결, 누수, 이젝터 동작
- 사출기 형체력, 스크류 용량, 노즐 접촉 상태
- 원료명, 로트, 건조 시간, 건조 온도, 투입 이력
- 측정기, 한도견본, 승인 도면, 검사 기준서 준비 여부
개인적으로는 이 단계에서 가장 먼저 봐야 할 항목이 금형 냉각과 원료 상태라고 봅니다. 외관 불량은 눈에 보이지만, 냉각 편차와 수분 문제는 처음부터 선명하게 드러나지 않는 경우가 많기 때문입니다.
첫 샷 외관만 보면 양산 판단이 흔들립니다
시사출 초반 제품은 금형과 실린더가 아직 안정되지 않은 상태에서 나올 수 있습니다. 그래서 첫 샷 몇 개가 괜찮다고 바로 양산 승인으로 넘기면, 실제 생산 시간에 들어가면서 다른 결과가 나올 수 있습니다.
많은 사람이 사출 시사출 체크리스트를 외관 불량 확인표로만 생각합니다. 그런데 실제 양산 전 판단에서는 외관보다 조건 안정 후 샘플이 더 의미 있습니다.
비슷한 사례를 보면 초기 샘플에서는 버와 미성형이 없었지만, 2~3시간 연속 생산 후 특정 치수가 조금씩 벌어지는 경우가 있습니다. 이럴 때는 보압, 냉각 시간, 금형 온도, 취출 후 방치 시간까지 함께 봐야 원인이 좁혀집니다.
초기 확인은 아래 순서로 나누면 판단이 쉬워집니다.
- 초기 샷: 충전 가능 여부와 금형 기본 동작 확인
- 조건 조정 후 샷: 외관 불량과 치수 흐름 확인
- 안정화 후 샷: 반복 생산 시 치수 편차 확인
- 소량 연속 생산: 작업 조건과 품질 유지 여부 확인
이 차이를 놓치면 양산 초기에 다시 조건을 잡아야 합니다. 특히 금형 온도가 안정되기 전의 샘플과 안정된 뒤의 샘플은 같은 제품처럼 보여도 치수 결과가 다를 수 있습니다.
치수와 조립성은 따로 봐야 합니다
외관이 좋아도 양산 승인을 바로 내리기 어려운 이유가 있습니다. 실제 제품은 단품으로 팔리는 경우보다 조립, 체결, 삽입, 장착 조건에서 쓰이는 경우가 많습니다.
실무 사례로 보면 표면에는 싱크, 웰드라인, 플래시가 거의 보이지 않았는데 상대 부품과 맞춰보니 체결부에서 간섭이 생기는 경우가 있습니다. 단품 치수는 공차 안에 들어왔지만, 여러 부품이 누적되면서 조립성이 나빠지는 상황입니다.
따라서 양산 전에는 측정 항목을 전체 치수와 기능 치수로 나눠야 합니다. 전체 길이, 폭, 높이처럼 도면상 기본 치수도 필요하지만, 실제로 문제가 되는 곳은 보스, 리브, 후크, 체결부, 슬라이드 맞물림, 끼움부 주변인 경우가 많습니다.
이 상황에서는 먼저 확인할 순서가 다릅니다. 외관 승인보다 조립 기준 샘플을 먼저 맞춰보고, 그 다음에 치수 데이터를 보는 편이 현실적입니다.
조건표는 기록보다 재현성이 핵심입니다
시사출 조건표는 단순히 숫자를 남기는 문서가 아닙니다. 다음 작업자가 같은 조건으로 다시 제품을 만들 수 있어야 의미가 있습니다.
작업자 교대 후 불량이 늘어나는 경우를 보면 조건표에는 사출 압력, 속도, 보압, 냉각 시간이 적혀 있지만 실제로는 원료 건조 상태나 금형 온도 안정 시간, 취출 방식이 빠져 있는 경우가 많습니다. 조건은 같아 보이는데 제품은 달라지는 이유가 여기에 있습니다.
기록할 때는 사출기 화면의 숫자만 옮기지 말고, 실제 양산에서 반복해야 하는 기준을 함께 남겨야 합니다.
- 성형 조건: 사출 속도, 압력, 보압, 보압 시간, 냉각 시간
- 온도 조건: 실린더 온도, 노즐 온도, 금형 온도, 온도 안정 시간
- 원료 조건: 원료명, 로트, 건조 조건, 재생원료 사용 여부
- 작업 조건: 취출 방식, 게이트 컷팅, 검사 주기, 포장 방법
여기서 하나 더 봐야 할 부분은 변경 이력입니다. 시사출 중 조건을 바꿨다면 어떤 이유로 바꿨고, 바꾼 뒤 어떤 샘플이 기준이 되었는지 남겨야 합니다. 그래야 양산 중 문제가 생겼을 때 되돌아갈 기준점이 생깁니다.
불량은 종류보다 발생 조건이 먼저입니다
사출 불량을 볼 때 싱크, 버, 미성형, 웰드라인, 기포처럼 이름만 적어두면 원인 추적이 느려집니다. 같은 버라도 형체력 부족, 보압 과다, 금형 파팅면 문제, 수지 온도 과다처럼 원인이 다를 수 있기 때문입니다.
그래서 양산 전 체크리스트에는 불량명보다 발생 조건을 함께 적는 편이 좋습니다. 예를 들어 “버 발생”이 아니라 “금형 온도 안정 후 30분부터 A 측 코너부 버 발생”처럼 남겨야 다음 조치가 빨라집니다.
실제 적용 사례를 보면 처음에는 단순히 사출 압력을 낮춰 버를 줄이려 했지만, 제품 중량이 줄고 미성형이 같이 생긴 경우도 있습니다. 이럴 때는 압력 하나만 보지 말고 충전, 보압, 금형 맞춤, 벤트 상태를 나눠 보는 편이 좋습니다.
이 부분은 단정하기보다 조건을 나눠 보는 편이 좋습니다. 불량이 특정 캐비티에서만 생기는지, 특정 시간 이후 반복되는지, 원료 로트가 바뀐 뒤 생기는지에 따라 확인 순서가 달라집니다.
양산 승인 전에는 소량 반복 생산을 봐야 합니다
시사출의 마지막 판단은 좋은 샘플 하나가 아니라 반복성입니다. 제품 하나가 기준에 맞는 것과 같은 조건으로 계속 기준 안에 들어오는 것은 전혀 다른 문제입니다.
양산 전에는 가능한 범위에서 소량 반복 생산을 진행하고, 초품과 중간품, 마지막 제품을 나눠 확인하는 편이 좋습니다. 이때 치수는 취출 직후와 일정 시간 방치 후를 구분하면 수축 흐름을 더 현실적으로 볼 수 있습니다.
체크 기준은 복잡할 필요가 없습니다. 다만 외관, 치수, 중량, 조립성, 작업성, 포장 상태가 서로 따로 놀지 않아야 합니다. 외관은 합격인데 작업자가 게이트를 자르기 어렵거나, 포장 중 찍힘이 생긴다면 양산 조건으로는 아직 부족합니다.
함께 확인하면 좋은 점은 양산 시작 후 첫 1시간 관리 기준입니다. 시사출에서 승인된 조건이 실제 양산 첫날에도 유지되는지 확인하려면 초품 검사, 작업자 인수인계, 원료 투입 상태, 금형 온도 기록을 같은 양식으로 이어가는 편이 좋습니다.
체크리스트는 양산 사고를 줄이는 기준입니다
사출 시사출 체크리스트는 제품을 빨리 승인하기 위한 절차가 아니라, 양산 중 다시 멈출 가능성을 줄이는 기준입니다. 금형 동작, 원료 건조, 조건 안정, 치수, 조립성, 작업 표준을 같은 흐름에서 봐야 실제 생산성이 올라갑니다.
첫 샘플이 좋아 보일수록 한 번 더 반복성을 확인하는 편이 안전합니다. 양산 전 판단은 빠른 승인보다 다시 재현할 수 있는 조건을 남기는 데 초점을 맞춰야 합니다.
