사출 스크류 마모 품질 이상 쿠션 편차 중량 변동 점검 방법

공정 파라미터를 아무리 조정해도 쇼트 투 쇼트 중량 편차가 수렴되지 않는다면, 조건 설정보다 먼저 봐야 할 곳이 있다. 스크류와 체크링의 마모 상태다. 사출 현장에서 반복적으로 마주치는 품질 이상 중 상당수는 조건 문제가 아니라 설비 내부 마모가 서서히 진행된 결과인 경우가 많다. 스크류 마모가 어떤 경로로 품질에 영향을 미치는지, 현장에서 어떤 신호를 먼저 봐야 하는지를 정리한다.

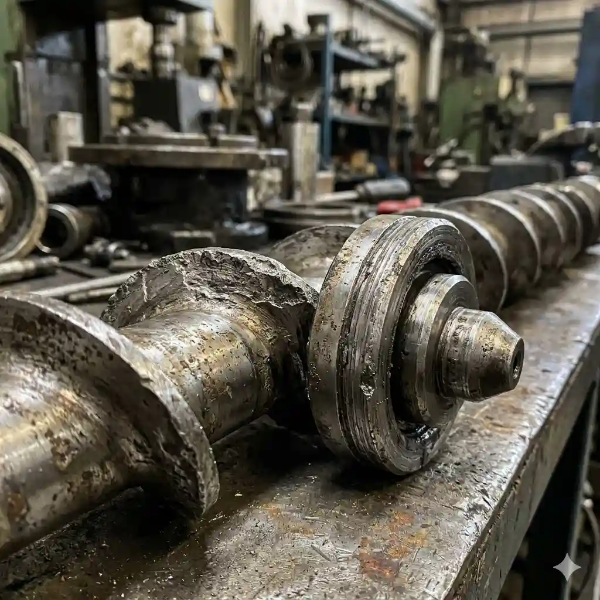

사출성형기 스크류 플라이트 및 체크링 마모 상태

스크류 마모는 왜 늦게 발견되는가

마모는 갑자기 발생하지 않는다. 플라이트 선단과 배럴 내벽 사이의 간극은 누적 사용 시간, 수지 종류, 유리섬유나 무기 필러 함량, 역압 설정 수준에 따라 서서히 벌어진다. 문제는 이 변화가 워낙 점진적이어서 계량 시간이나 사이클 타임만 모니터링하는 현장에서는 초기 신호를 지나치기 쉽다는 것이다.

비슷한 조건의 사례에서 자주 보이는 패턴이 있다. 특정 재료로 교체하거나 역압을 평소보다 높게 운영한 이후부터 쇼트 간 중량 편차가 조금씩 커지기 시작한다. 계량 완료 위치 자체는 비슷하게 유지되고 있어 이상 여부를 알아채기 어렵다. 그 상태에서 충전 압력이나 보압 시간을 조정해도 편차가 좁혀지지 않는다. 이 흐름은 마모가 어느 수준을 넘어선 스크류에서 반복적으로 나타나는 전형적인 경로다.

스크류 마모 진단이 늦어지는 또 다른 이유는 증상이 다른 원인과 겹쳐 보인다는 것이다. 원료 로트 편차, 건조 불량, 배럴 온도 변동도 중량 편차와 외관 불량을 동시에 일으킨다. 마모 문제를 조건 문제로 오인한 채 수개월을 보내는 사례도 드물지 않다. 저도 처음에 이 순서를 반대로 접근했다가 원인 파악에 시간을 더 쓴 경험이 있다. 설비 이력과 마모 점검 데이터가 없으면 원인 구분이 더 어려워진다.

체크링 마모가 일으키는 역류와 품질 변화

스크류 선단에 위치한 체크링(역지밸브)은 사출 단계에서 용융 수지가 역방향으로 새는 것을 막는 역할을 한다. 체크링이 정상 작동할 때 쿠션 편차는 ±1mm 이내로 관리되는 것이 기본 기준으로 통용되며, 이 범위를 벗어나기 시작하면 체크링 상태를 확인해야 한다는 신호로 본다.

체크링이 마모되면 밀봉면의 접촉이 불완전해지고, 사출 중 고압 수지가 스크류 후방으로 역류하는 양이 늘어난다. 이 역류는 쿠션량 편차로 바로 이어진다. 쿠션량이 쇼트마다 달라지면 캐비티에 실제로 채워지는 수지량도 달라지고, 그 결과는 제품 중량 편차와 치수 불안정으로 나타난다.

재생 원료 비율을 높인 후 줄무늬와 색상 얼룩이 발생한 사례를 보면, 처음에는 원료나 배럴 온도를 의심하는 것이 자연스러운 흐름이다. 그러나 체크링 마모에 의한 역류가 진행 중이라면 수지의 체류 시간과 열 이력이 쇼트마다 달라지고, 이것이 색상 얼룩과 줄무늬를 함께 만든다. 원료를 교체해도 증상이 사라지지 않는다면, 조건 이전에 체크링 상태를 먼저 확인하는 것이 맞다.

현장에서 체크링 마모 여부를 간단하게 확인하는 방법이 있다. 계량 후 보압·유지압을 끄고 퍼스트 스테이지 사출만 10회 실시해 숏샷 제품의 중량 편차를 측정한다. 평균 대비 최대·최솟값의 차이를 평균으로 나눈 비율이 2%를 초과하면 체크링 또는 배럴 상태에 문제가 있다고 판단하는 기준이 업계에서 통용된다. 계량 후 스크류 위치를 관찰해 스크류가 서서히 전진하는 크리프 현상이 나타나면 이미 역지 기능이 저하된 상태다.

사출성형기 배럴 내부 체크링 위치와 수지 흐름 구조

플라이트 마모와 가소화 품질의 관계

스크류 본체 플라이트의 마모는 체크링 마모와 다른 경로로 품질에 영향을 준다. 플라이트 선단과 배럴 내벽 사이의 간극이 설계 기준보다 커지면 수지의 전진 효율이 떨어지고, 전단열 발생 패턴이 달라진다. 이 상태에서 역압을 높이면 가소화 안정성을 일시적으로 보완할 수 있지만, 장기적으로는 마모를 가속시키는 방향으로 작용한다. 역압 상향으로 계량 편차를 잡으려다 마모 속도를 높이는 악순환이 생긴다.

플라이트 마모가 진행된 스크류에서는 가소화 균일성이 떨어진다. 수지 용융 상태의 편차가 커지고, 이것이 충전 흐름의 불균형과 웰드라인 위치 변동, 표면 광택 편차로 이어진다. 특히 유리섬유 강화 수지나 난연재료처럼 연마성이 강한 원료를 장기간 사용한 설비일수록 플라이트 마모 속도가 빠르고, 초기 대비 생산 중량 편차가 벌어지는 시점이 앞당겨진다.

조건을 먼저 바꾸지 말아야 하는 이유

현장에서 중량 편차나 외관 불량이 발생하면 배럴 온도, 사출 속도, 보압 조건을 먼저 손대는 경우가 많다. 이 접근이 틀린 것은 아니다. 그런데 마모가 일정 수준을 넘은 상태에서 조건을 조정하면 일시적으로 증상이 완화되는 것처럼 보이다가 다시 편차가 벌어지는 패턴이 반복된다.

이 부분에서 많이들 헷갈리는데, 조건과 설비 상태는 진단 순서가 다르다. 쿠션 편차가 일정 수준 이상 벌어져 있고, 동일 금형을 다른 설비에서 성형할 때 문제가 사라진다면 원인은 금형이나 조건이 아니라 설비 내부에 있다. 이 판단 기준을 먼저 확인하지 않으면 조건 조정에 시간과 자원을 낭비하게 된다.

스크류 마모 점검은 설비를 분해해야만 가능한 것이 아니다. 쿠션 편차 데이터, 크리프 여부 확인, 퍼스트 스테이지 중량 편차 측정은 생산 중에도 확인할 수 있는 현장 점검 방법이다. 이 세 가지 중 하나라도 이상 신호가 나타나면 스크류·체크링·배럴 내벽 클리어런스를 직접 측정하는 단계로 넘어가는 것이 맞다.

• 쿠션 편차 ±1mm 초과가 반복되는 경우
• 계량 후 스크류가 서서히 전진하는 크리프 현상이 관찰되는 경우
• 퍼스트 스테이지 숏샷 중량 편차율이 2% 초과인 경우

위 조건 중 하나 이상 해당되면 조건 재설정보다 설비 점검을 먼저 진행하는 것이 현장 판단 기준으로 타당하다.

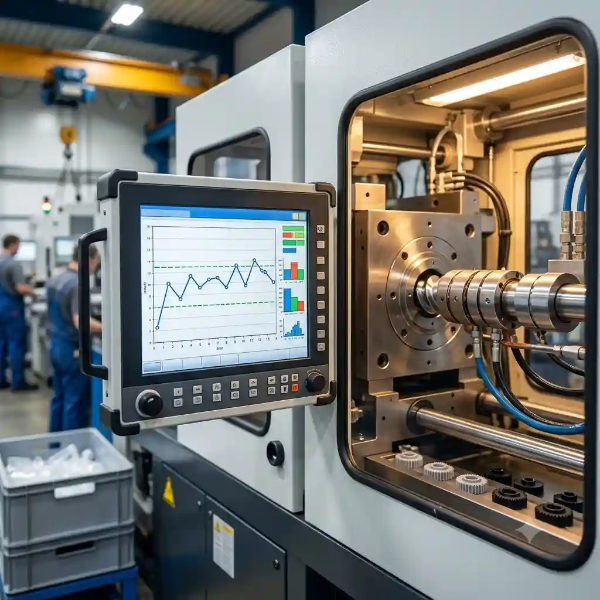

사출성형 쿠션 편차 및 중량 변동 모니터링 화면

자주 묻는 질문

스크류 마모는 얼마나 자주 점검해야 하나요?

정해진 주기보다 쿠션 편차와 중량 편차 데이터를 기준으로 판단하는 것이 실용적이다. 유리섬유 강화재나 난연 수지처럼 마모성이 강한 원료를 사용하는 설비는 일반 수지 대비 점검 주기를 앞당길 필요가 있다. 이력 데이터가 없다면 계량 편차가 커지는 시점을 기점으로 점검 기준을 세우는 것이 현실적이다.



체크링 교체 없이 조건 조정만으로 쿠션 편차를 잡을 수 있나요?

디컴프레션(후퇴) 거리를 늘리거나 사출 속도를 조정해 일시적으로 편차를 줄일 수 있다. 그러나 마모 자체가 해결된 것이 아니기 때문에 다시 편차가 벌어지거나 다른 조건과의 균형이 무너질 수 있다. 체크링 마모가 확인된 상태라면 교체가 우선이다.



스크류 마모와 배럴 마모는 어떻게 구분하나요?

두 가지 모두 쿠션 편차와 중량 편차를 일으키기 때문에 증상만으로 구분하기 어렵다. 분해 후 스크류 플라이트 외경과 배럴 내경을 직접 측정해 설계 허용 클리어런스와 비교하는 것이 정확하다. 어느 한쪽만 마모된 경우도 있지만, 동시에 진행된 경우가 많아 양쪽을 함께 확인하는 것이 기본이다.

조건보다 설비 상태를 먼저 확인해야 하는 이유

스크류 마모는 초기 신호가 약하고 다른 원인과 겹쳐 보여 진단이 늦어지기 쉽다. 쿠션 편차 반복, 계량 후 크리프, 퍼스트 스테이지 중량 편차율 이 세 가지를 먼저 확인하고, 이 중 하나라도 이상이 나타나면 조건 조정보다 설비 점검을 먼저 진행하는 것이 맞다. 조건을 먼저 손대는 것이 틀린 접근은 아니지만, 설비 상태가 확인되지 않은 상태에서의 조건 조정은 원인이 아닌 증상만 다루는 것에 가깝다.
