사출 수축 문제는 보압만 올린다고 잡히지 않습니다. 두꺼운 리브가 있는 하우징처럼 내부 살이 많은 제품은 겉면이 먼저 굳고 안쪽이 늦게 식으면서 표면을 안으로 끌어당깁니다.

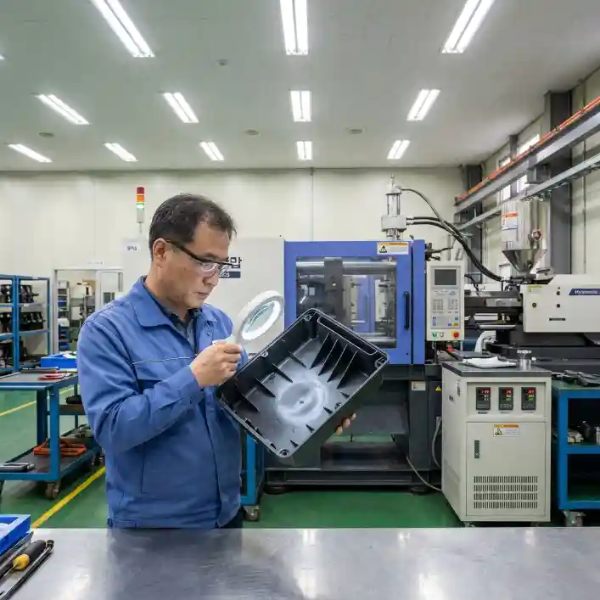

내가 맡았던 하우징 제품도 그랬습니다. 외관면에 얕은 싱크마크가 생겼고, 처음에는 사출 압력 부족으로 봤습니다. 보압을 올리고 냉각 시간을 늘렸지만 개선 폭은 제한적이었습니다.
그때 확인한 핵심은 하나였습니다. 조건 조정으로 줄일 수 있는 수축과 제품 구조 때문에 남는 수축은 다르다는 점입니다.
사출 수축 문제는 두께 차이에서 먼저 시작됩니다
두꺼운 부위가 늦게 식을 때 생기는 표면 꺼짐
수축은 플라스틱이 식으면서 부피가 줄어드는 현상입니다. 문제는 제품 전체가 같은 속도로 줄어들지 않는다는 데 있습니다. 얇은 부위는 빨리 굳고, 두꺼운 리브나 보스 주변은 안쪽까지 식는 데 시간이 더 걸립니다.
이 차이가 커지면 외관면에는 미세한 꺼짐이 생깁니다. 현장에서는 싱크마크라고 부릅니다. BASF의 사출 성형 불량 자료에서도 싱크마크는 주로 벽 두께가 증가하는 부위에서 발생하며, 국부적인 체적 수축이 표면층을 안쪽으로 당긴다고 설명합니다.
내가 다뤘던 제품은 외벽 두께가 약 삼 밀리미터였는데, 내부 리브 뿌리 부위는 체감상 그보다 훨씬 두꺼운 덩어리처럼 작용했습니다. 겉으로 보면 단순한 보강 리브였지만, 냉각 관점에서는 열이 늦게 빠지는 두꺼운 살덩어리였습니다.
보통 작업자는 이런 상황에서 보압을 먼저 올립니다. 틀린 접근은 아닙니다. 다만 리브 두께 자체가 과하면 보압은 임시 보정에 가깝습니다. 내가 본 조건에서는 보압을 약 칠 퍼센트 올렸을 때 치수 편차는 조금 줄었지만, 외관면의 얕은 꺼짐은 끝까지 남았습니다.
이 지점에서 판단을 바꿔야 합니다. 제품 구조가 만든 수축인지, 공정 조건이 만든 수축인지 먼저 나눠야 합니다.
리브 두께는 외관 불량과 바로 연결됩니다
리브는 강성을 높이기 위한 구조지만, 외벽과 만나는 뿌리 부위가 두꺼워지면 수축 불량의 출발점이 됩니다. UL Prospector의 플라스틱 구조 설계 자료에서도 리브와 주벽이 만나는 두꺼운 영역을 최소화해야 싱크마크를 줄일 수 있다고 설명합니다.
최근 사출 설계 가이드 자료에서도 리브 두께를 주벽 대비 대략 사십에서 육십 퍼센트 수준으로 유지하라는 기준이 자주 제시됩니다. 이 수치는 절대 공식이 아니라 출발점입니다. 소재, 유동 거리, 금형 온도, 외관 요구 수준에 따라 조정됩니다.
내 판단으로는 외관품에서는 리브 강성보다 표면 품질을 먼저 놓고 봐야 합니다. 보강을 위해 리브를 두껍게 만들었는데, 그 결과 외관면 수축으로 제품이 폐기된다면 설계 의도 자체가 흔들립니다.
보압을 올려도 수축이 남는다면 어디를 봐야 할까요
보압은 부족한 수지를 밀어 넣는 시간 싸움입니다
보압은 충전이 끝난 뒤 수지가 식으면서 줄어드는 양을 보충하기 위해 압력을 유지하는 단계입니다. 게이트가 열려 있는 동안에는 보압이 캐비티 안으로 추가 수지를 밀어 넣습니다. 이때 제품 중량과 치수 안정성이 같이 움직입니다.
NIST의 사출 성형 수축 모니터링 자료에서는 전체 수축이 공정 조건, 특히 보압과 금형 온도의 영향을 받는다고 정리합니다. 이 말은 현장에서 꽤 실용적입니다. 수축이 보이면 압력과 온도를 따로 보지 말고 함께 봐야 한다는 뜻입니다.
하지만 보압에는 한계가 있습니다. 게이트가 이미 얼어붙은 뒤에는 아무리 보압을 높여도 수지가 더 들어가지 않습니다. 기계 화면에는 압력이 잡혀 있어도 제품 안쪽에는 보정 효과가 전달되지 않습니다.
이 순서대로 확인해 보면 원인이 좁혀집니다.
- 보압을 올렸을 때 제품 중량이 증가하는지 확인합니다.
- 보압 시간을 늘렸을 때 중량 증가가 멈추는 지점을 찾습니다.
- 그 지점 이후에도 수축이 남으면 설계 두께와 냉각 조건을 봅니다.
내가 맡았던 하우징은 보압 시간을 기존 육 초에서 구 초까지 늘렸습니다. 제품 중량은 초반에는 늘었지만, 팔 초 이후부터는 거의 변화가 없었습니다. 그런데 싱크마크는 남았습니다. 그때부터는 보압 조건이 아니라 리브 뿌리 두께와 냉각 편차를 의심하는 쪽이 맞았습니다.
압력 기준은 숫자보다 변화량으로 잡아야 합니다
사출 압력과 보압은 소재별로 기준값이 다릅니다. 피피, 에이비에스, 폴리카보네이트처럼 소재가 바뀌면 점도와 냉각 수축 양상이 달라집니다. 같은 압력 수치라도 제품 안에서 실제로 전달되는 압력은 유동 거리와 게이트 위치에 따라 달라집니다.
그래서 나는 압력 기준을 절대값 하나로 외우는 방식을 좋아하지 않습니다. 현장에서는 기준 조건을 잡고, 그 조건에서 제품 중량과 외관 변화를 같이 보는 방식이 더 안전했습니다.
예를 들어 기준 보압을 칠십 메가파스칼로 두고 오 메가파스칼 단위로 올렸을 때, 제품 중량이 계속 증가하면 아직 보정 여지가 남아 있는 상태입니다. 반대로 중량 변화가 거의 없는데 외관만 나빠지면 압력은 이미 효과 구간을 지난 겁니다.
압력을 올리면 수축이 줄어든다는 말은 조건이 맞을 때만 맞습니다. 과한 보압은 게이트 주변 과충전, 버, 이형 불량, 잔류응력 증가로 이어집니다. 특히 리브가 깊은 제품에서는 리브 내부가 금형에 더 강하게 붙어 이젝터 자국이 거칠어지는 일도 생깁니다.
내가 봤던 제품은 보압을 무리하게 올렸을 때 외관면 수축은 조금 줄었지만, 게이트 주변 광택 차이가 생겼습니다. 불량 이름만 바뀐 셈이었습니다. 이런 경우에는 조건을 더 세게 밀어붙이는 것보다 설계와 냉각을 다시 보는 쪽이 맞습니다.
금형 온도 차이가 커질 때 수축은 더 예민해집니다
온도는 표면 품질과 치수 안정성을 동시에 흔듭니다
금형 온도는 제품 표면이 얼마나 빨리 굳는지를 결정합니다. 금형이 너무 낮으면 표면은 빨리 굳지만 내부와의 냉각 차이가 커질 수 있습니다. 반대로 금형 온도가 높으면 유동성과 전사성은 좋아지지만 전체 냉각 시간이 길어집니다.
학술지 Polymers에 실린 사출 성형 공정 연구에서는 사출 압력과 금형 온도가 싱크마크 깊이에 의미 있는 영향을 준다고 보고했습니다. 또 다른 사출 수축 관련 연구 흐름에서도 용융 온도, 금형 온도, 보압, 보압 시간이 수축과 변형을 좌우하는 주요 인자로 반복해서 다뤄집니다.
여기서 중요한 건 한 방향 공식이 없다는 점입니다. 어떤 제품에서는 금형 온도를 올리면 싱크마크가 줄어듭니다. 표면이 너무 빨리 얼어붙지 않아 보압 전달이 나아지기 때문입니다. 다른 조건에서는 금형 온도 상승이 전체 수축을 키우기도 합니다. 반결정성 수지에서는 결정화가 진행되면서 치수 변화가 더 커질 때가 있습니다.
내가 맡았던 하우징 제품에서는 금형 온도를 단순히 올리는 방식이 맞지 않았습니다. 고정측과 이동측 온도 차이가 약 십오 도 이상 벌어졌고, 리브가 몰린 쪽 캐비티 주변 냉각수 흐름이 약했습니다. 이 상태에서 실린더 온도만 낮추니 흐름 자국이 늘었고, 보압을 올리니 게이트 쪽만 과하게 눌렸습니다.
수정은 온도 균형부터 시작했습니다. 냉각수 유량을 확인하고 막힘이 의심되는 라인을 세척한 뒤, 금형 표면 온도 편차를 십 도 이내로 줄였습니다. 그다음 보압 시간을 다시 잡았습니다. 싱크마크가 사라진 건 아니지만, 외관 검사에서 걸리는 깊이는 눈에 띄게 줄었습니다.
이건 내가 본 조건의 이야기입니다. 소재가 다르고 게이트 위치가 다르면 결과는 달라집니다. 다만 온도 편차를 확인하지 않고 압력만 만지는 방식은 불량 원인을 흐리게 만듭니다.
용융 온도는 낮출수록 좋은 조건이 아닙니다
용융 온도는 수지가 얼마나 잘 흐르는지와 관련됩니다. 온도가 높으면 흐름은 좋아지지만 냉각 수축량이 커지고 사이클이 길어집니다. 온도가 낮으면 수축은 줄어드는 쪽으로 보일 때도 있지만, 미성형이나 웰드라인, 유동 자국이 튀어나옵니다.
실제 조정은 작은 폭으로 해야 합니다. 한 번에 십 도, 이십 도씩 바꾸면 원인 판단이 흐려집니다. 나는 보통 기준 조건에서 오 도 단위로 움직이며 제품 중량, 외관, 치수, 취출 상태를 같이 봅니다.
온도를 낮췄는데 수축이 조금 줄어도 흐름 끝단이 거칠어지면 좋은 조건이 아닙니다. 사출은 하나의 불량만 없애는 작업이 아니라 전체 균형을 맞추는 작업입니다.
온도 압력 설정은 이 순서로 잡는 편이 안전합니다
기준 조건을 만들고 한 번에 하나씩 바꿉니다
수축 문제가 생기면 마음이 급해집니다. 실린더 온도, 금형 온도, 보압, 냉각 시간을 동시에 건드리기 쉽습니다. 그런데 그렇게 하면 어떤 조정이 효과를 냈는지 알 수 없습니다.
내가 후배에게 가장 먼저 시키는 일은 기준 조건 기록입니다. 현재 조건에서 제품 중량, 주요 치수, 수축 위치, 싱크마크 깊이, 취출 상태를 적어둡니다. 그다음 하나씩 바꿉니다. 느려 보여도 이 방법이 가장 빠릅니다.
실무에서 쓸 수 있는 순서는 다음과 같습니다.
- 첫째, 제품 두께와 리브 구조를 확인해 조건 한계를 먼저 판단합니다.
- 둘째, 보압 시간과 게이트 고화 시간을 제품 중량 변화로 찾습니다.
- 셋째, 금형 온도 편차와 냉각수 흐름을 확인합니다.
- 넷째, 용융 온도와 냉각 시간을 작은 폭으로 조정합니다.
여기서 제품 중량은 꽤 좋은 지표입니다. 보압을 올렸는데 중량이 늘지 않으면 압력이 제품 안으로 더 들어가지 않는다는 신호입니다. 냉각 시간을 늘렸는데 취출 후 치수 변화가 줄면 내부 열이 문제였을 가능성이 큽니다.
조건으로 해결되지 않는 수축은 설계 문제로 봐야 합니다
두꺼운 리브가 있는 하우징 사례에서 가장 어려웠던 지점은 여기였습니다. 작업 조건을 바꾸면 불량률이 조금 줄었습니다. 하지만 외관면 중앙부에 남는 얕은 꺼짐은 끝까지 버텼습니다.
처음에는 내가 조건을 덜 잡은 줄 알았습니다. 보압 시간을 늘리고, 금형 온도 균형을 맞추고, 냉각 시간을 늘렸습니다. 이틀 동안 조건을 바꿔가며 봤지만 같은 위치에 비슷한 모양이 반복됐습니다.
그때 결론은 명확했습니다. 금형 수정 없이 공정 조건만으로 잡을 수 있는 범위를 넘어선 수축이었습니다. 리브 두께를 줄이거나, 리브 뿌리 반경과 연결부 형상을 조정하거나, 보스 내부를 빼는 설계 검토가 필요했습니다.
Xometry의 사출 설계 자료에서도 리브 두께를 주벽 대비 사십에서 육십 퍼센트 범위로 관리하고, 리브 높이는 주벽 두께의 세 배 이하로 제한하는 기준을 제시합니다. 이 기준은 외관면 싱크마크와 이형 문제를 줄이기 위한 실무 출발점으로 볼 수 있습니다.
공식 자료의 기준과 내가 본 라인의 수치가 완전히 같지는 않았습니다. 자료는 일반 설계 기준이고, 내가 다룬 제품은 특정 소재와 특정 금형 냉각 조건이 묶인 사례였습니다. 그래도 방향은 같았습니다. 두꺼운 리브는 조건으로 가리는 데 한계가 있습니다.
사출 수축 문제를 줄이기 위한 현장 판단 기준
수축 위치가 먼저 말해주는 것들
수축은 위치를 보면 원인이 좁혀집니다. 게이트에서 먼 끝단에 주로 나타나면 보압 전달 부족이나 유동 저항을 봅니다. 리브 반대편 외관면에 반복되면 두께 집중을 봅니다. 제품 전체 치수가 작아지면 소재 수축률, 금형 온도, 보압 조건을 함께 봅니다.
독자가 현장에서 바로 확인할 기준은 단순합니다. 같은 위치에 같은 모양으로 반복되면 제품 구조나 금형 냉각 쪽 비중이 큽니다. 생산 중 랜덤하게 위치가 바뀌면 원료 건조, 쿠션량, 체크링, 금형 온도 흔들림 같은 공정 안정성을 먼저 봐야 합니다.
나는 수축 불량을 볼 때 외관 사진보다 제품 중량 로그를 먼저 보는 편입니다. 사진은 결과를 보여주지만, 중량 변화는 보압이 먹히는지 아닌지를 말해줍니다. 이 차이를 알면 불필요하게 조건을 세게 밀어붙이는 일을 줄일 수 있습니다.
온도와 압력을 같이 볼 때 실수가 줄어듭니다
온도만 낮추면 수축이 줄어든다고 생각하기 쉽습니다. 압력만 올리면 꺼짐이 메워진다고 믿기도 합니다. 실제 사출 조건은 그렇게 단순하지 않습니다.
온도가 높으면 수지는 잘 흐르지만 더 오래 식어야 합니다. 압력이 높으면 보충 효과는 생기지만 게이트와 유동 경로가 받쳐줘야 합니다. 냉각이 부족하면 취출 직후에는 괜찮아 보여도 시간이 지나면서 치수가 움직입니다.
그래서 최종 조건은 하나의 숫자가 아니라 범위로 관리하는 편이 맞습니다. 금형 온도 편차, 보압 시간, 냉각 시간, 제품 중량 허용 범위를 함께 묶어야 생산 중 흔들림을 잡을 수 있습니다.
내가 쓰는 간단한 기록 항목은 이렇습니다.
- 제품 중량과 주요 치수의 기준값
- 보압 시간 변경에 따른 중량 증가 한계점
- 금형 표면 온도 편차와 냉각수 입출수 온도
- 수축 위치와 외관 불량 반복 패턴
이 정도만 꾸준히 기록해도 감으로 조건을 만지는 시간이 줄어듭니다. 특히 야간조와 주간조가 번갈아 생산하는 라인에서는 기록이 없으면 같은 시행착오가 반복됩니다.
자주 묻는 질문
사출 수축 문제는 보압을 올리면 해결되나요?
일부는 해결됩니다. 게이트가 열려 있고 보압이 제품 내부까지 전달되는 조건이라면 수축 보정 효과가 있습니다. 다만 두꺼운 리브나 보스처럼 구조 자체가 만든 수축은 보압만으로 없어지지 않습니다.
금형 온도를 낮추면 싱크마크가 줄어드나요?
항상 그렇지는 않습니다. 금형 온도를 낮추면 표면은 빨리 굳지만 내부와의 냉각 차이가 커져 다른 문제가 생길 수 있습니다. 소재와 제품 두께에 따라 금형 온도 균형을 먼저 보는 편이 안전합니다.
리브 두께는 어느 정도가 적당한가요?
일반적으로 주벽 두께의 사십에서 육십 퍼센트 수준이 자주 쓰이는 출발 기준입니다. 외관 요구가 높은 제품은 이보다 더 보수적으로 봐야 합니다. 리브가 두꺼울수록 반대편 외관면에 수축 자국이 남기 쉽습니다.
냉각 시간을 늘리면 수축이 줄어드나요?
취출 후 변형이나 치수 이동이 큰 제품에서는 도움이 됩니다. 다만 냉각 시간이 길어지면 사이클 타임이 늘어 생산성이 떨어집니다. 먼저 금형 냉각 편차와 두꺼운 부위 위치를 확인한 뒤 조정하는 편이 낫습니다.
이 주제와 이어서 읽어두면 좋은 글이 몇 개 있습니다. "사출 리브 설계 기준 정리", "사출 싱크마크 발생 위치별 진단", "금형 냉각수 관리와 치수 불량 관계" 같은 주제들이 본 내용과 직접 연결됩니다.
수축은 조건보다 원인 구분이 먼저입니다
사출 수축 문제를 줄이려면 온도와 압력 숫자만 외우면 안 됩니다. 보압으로 줄어드는 수축인지, 금형 온도 편차가 만든 수축인지, 리브와 보스 구조가 만든 수축인지 먼저 나눠야 합니다. 내 판단으로는 이 구분을 못 하면 조건표를 아무리 바꿔도 같은 불량이 돌아옵니다.
