사출 성형 현장에서 치수 편차가 생기면 가장 먼저 손이 가는 곳은 사출 속도나 보압 조건이다. 그런데 공정 기록을 아무리 뒤져봐도 특별한 변화가 없는데 치수가 계속 벗어난다면, 원인을 찾아야 할 곳이 다르다는 신호다. 비슷한 사례를 보면, 설계 단계에서 공차를 설정할 때 수지 소재의 수축 특성을 고려하지 않거나 게이트 위치를 변경한 뒤 수축 방향이 달라진 경우가 치수 문제의 주요 원인으로 반복적으로 나타난다. 이 글에서는 치수 편차가 생기는 구조적 원인을 짚고, 공차를 현장에서 관리할 수 있는 기준을 정리한다.
공정 조건이 원인이 아닌 경우가 더 많다
치수 편차를 공정 파라미터 조정으로 해결하려는 접근은 빠르고 익숙하다. 그러나 실무적으로 보면 이 접근이 근본 원인을 덮는 경우가 적지 않다. 특히 초기 샘플에서는 공차 안에 들어왔다가 양산 중 편차가 커지는 패턴이 반복될 때는, 먼저 소재 수축률이 금형 설계에 정확히 반영되었는지를 확인하는 편이 순서에 맞다.
수지 소재별 수축률은 상당한 차이가 있다. 3D Systems의 사출 성형 설계 가이드에 따르면 플라스틱 소재의 수축률은 인치당 0.001에서 0.060에 이르며, 대부분의 범용 소재는 0.004~0.021인치 범위 안에 있다. 같은 수지라도 유리섬유 충전재나 첨가제 종류에 따라 흐름 방향(MD)과 흐름 수직 방향(TD) 수축률 차이가 달라진다. 결정성 플라스틱은 비결정성 플라스틱보다 이 방향 차이, 즉 수축 이방성이 더 크게 나타난다. 금형 캐비티 치수를 이 수축률 차이를 무시한 채 설계하면, 공정 조건을 어떻게 조정해도 공차를 안정적으로 맞추기 어렵다.
개인적으로는 치수 문제가 반복될 때 공정 조건보다 소재 데이터시트부터 다시 확인하는 것이 더 빠른 경로라고 본다. 수축률 범위가 넓은 소재일수록 금형 설계 단계에서 공차 여유를 더 넉넉하게 잡아야 하기 때문이다.
설계 공차와 성형 공차가 처음부터 다른 경우
비슷한 사례에서 자주 보이는 문제 중 하나는 금속 부품 기준으로 설정한 공차를 수지 성형 부품에 그대로 적용하는 경우다. 금속 가공에서 통용되는 ±0.05mm 수준의 공차는 수지 소재 특성상 안정적으로 유지하기 어려운 수준일 수 있다. 일반적인 사출 성형의 표준 공차는 ±0.127mm(약 ±0.005인치) 수준이며, 이보다 엄격한 공차를 요구하는 경우에는 소재 선택, 금형 정밀도, 공정 제어 모두가 함께 조정되어야 한다.
이 상황에서 금형 제작 전 DFM(Design for Manufacturing) 검토가 없었다면, 문제는 양산 단계에서야 드러난다. 금형을 이미 제작한 이후에는 수정 비용이 발생하고, 수정 가능한 범위 자체도 제한된다. 실무 사례로 보면, 설계팀과 금형 제작팀이 초기 단계에서 소재 수축률 데이터를 함께 검토하지 않은 경우 이 문제가 반복적으로 발생한다.
공차 설정 시 확인해야 할 기준은 다음과 같다.
- 소재 데이터시트의 수축률 범위(MD/TD 구분 포함)
- 부품 치수 크기에 따른 누적 공차 허용 범위
- 조립 대상 부품이 금속인지 수지인지에 따른 공차 적합성 검토
게이트 위치를 바꾸면 왜 다른 치수가 틀어지는가
웰드라인 문제를 해결하기 위해 게이트 위치를 변경하는 것은 흔한 접근이다. 그런데 실제 적용 사례를 보면 게이트를 옮긴 후 웰드라인은 사라졌지만 특정 치수 항목의 편차가 오히려 커진 경우가 있다. 이 결과는 예상과 정반대였기 때문에 처음에는 원인을 파악하기 어렵다.
원인은 수축 방향의 변화에 있다. 게이트 위치는 용융 수지의 흐름 패턴을 결정하고, 흐름 패턴은 수축이 발생하는 방향을 바꾼다. firstmold.com의 사출 성형 게이트 가이드(2024)에 따르면, 잘못된 게이트 위치로 인한 재료 흐름 불균형은 뒤틀림과 수축 문제로 직결될 수 있다. 게이트를 다른 위치로 이동하면 기존에 안정적이었던 치수 항목의 수축 방향도 함께 달라지기 때문에, 수정 전에 몰드플로 시뮬레이션으로 수축 분포를 먼저 확인하는 것이 현실적인 방법이다.
이 부분은 단정하기보다 조건을 나눠 보는 편이 좋다. 게이트 위치 변경 후 치수 편차가 새로 발생했다면, 변경 전후 측정 데이터를 치수 항목별로 비교해 편차가 커진 방향이 흐름 방향과 일치하는지를 먼저 확인한다. 냉각 채널 배치와의 관계도 함께 보아야 한다.
공차 관리에서 공정 조건이 담당하는 실제 역할
공정 조건이 치수에 영향을 주지 않는다는 뜻이 아니다. 보압, 냉각 시간, 금형 온도는 수축률 편차를 일정 범위 안에서 조정하는 데 실질적인 역할을 한다. 다만 이 조정의 전제는 소재와 금형 설계가 먼저 적합하게 잡혀 있는 경우다.
공정 조건 관리로 치수를 안정화할 수 있는 조건은 다음 두 가지로 나눠볼 수 있다. 첫째, 금형 온도 편차가 ±5℃ 이내로 안정적으로 유지될 때다. teamrapidtooling.com의 사출 성형 공차 자료에서는 온도, 주입 압력, 유지 시간 등의 공정 파라미터를 표준화하는 것이 일관된 치수를 확보하는 핵심이라고 설명한다. 둘째, 소재 수축률 범위가 좁고 예측 가능한 경우다. 수축률 편차가 큰 소재일수록 공정 조건만으로 공차를 맞추는 것은 한계가 있다.

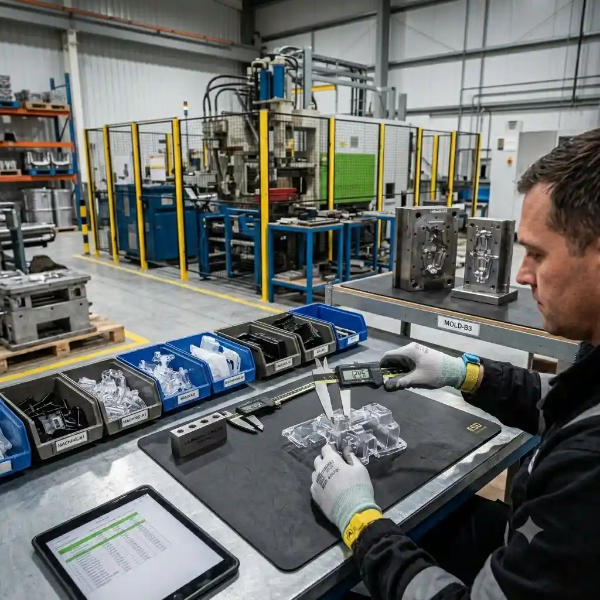

치수 측정 기준도 중요하다. 성형 후 측정 시점, 측정 온도, 지그 유무에 따라 같은 부품이라도 수치가 달라질 수 있다. 동일 기준으로 측정하지 않으면 편차 원인을 잘못 진단하게 된다.
현장에서 치수 편차를 진단하는 순서
치수 편차가 발생했을 때 원인을 빠르게 좁히는 방법은 편차 패턴을 먼저 분류하는 것이다. 편차가 특정 치수 항목에서만 반복된다면 그 치수 방향이 흐름 방향(MD)인지 흐름 수직 방향(TD)인지를 먼저 확인한다. 편차가 전반적으로 커지는 패턴이라면 금형 온도나 냉각 시간 변화를 먼저 의심한다.
진단 순서를 정리하면 다음과 같다.
- 측정 기준 확인: 측정 온도, 측정 시점(이형 후 몇 시간 경과), 지그 조건이 일정한가
- 소재 데이터 확인: 데이터시트의 수축률 범위와 실제 금형 설계 캐비티 치수 보정값이 일치하는가
- 편차 방향 분석: 특정 방향의 치수 항목에서만 편차가 나타나는가
- 공정 기록 비교: 금형 온도, 냉각 시간, 보압 조건이 초기 조건 대비 변했는가
이 순서대로 확인하면 원인을 공정 측에서 찾아야 하는지 금형·설계 측에서 찾아야 하는지가 대부분 명확해진다.
자주 묻는 질문
사출 성형 부품에서 일반적으로 달성 가능한 공차 수준은?
범용 사출 성형의 표준 공차는 ±0.127mm(약 ±0.005인치) 수준이다. 이보다 엄격한 공차는 소재 선택, 금형 정밀도, 공정 관리가 모두 함께 조정될 때 가능하며, 정밀 사출 성형의 경우 ±0.025mm 수준까지 요구되는 경우도 있다. 다만 이 수준은 소재 특성에 따라 달성 가능한 범위가 달라진다.
게이트 위치 변경 전에 꼭 확인해야 할 것은?
게이트 위치를 바꾸기 전에는 변경 후 수축 방향이 어떻게 달라지는지를 몰드플로 시뮬레이션으로 먼저 확인하는 것이 좋다. 특히 치수 공차가 엄격한 항목이 있다면 그 치수 방향과 새 게이트 위치의 수지 흐름 방향을 비교해야 한다. 웰드라인 문제 해결을 위한 게이트 변경이 치수 안정성을 해치는 경우가 있기 때문이다.
수지 소재 수축률 정보는 어디서 확인하는가?
소재 제조사가 제공하는 데이터시트에 수축률 범위, 흐름 방향별 수축률 차이, 충전재 함량에 따른 변화가 기재되어 있다. 소재 선택 단계에서 이 데이터를 금형 설계팀과 공유하는 것이 치수 문제 예방의 첫 단계다.
공정 조건만으로 치수를 안정화할 수 있는가?
소재 수축률 범위가 좁고 금형 설계가 적합하게 잡혀 있다면 보압과 냉각 조건 조정으로 치수를 일정 범위 안에서 안정화할 수 있다. 그러나 소재 수축률이 크거나 금형 설계 자체에 문제가 있다면 공정 조건 조정만으로는 한계가 있다. 공정 최적화는 구조가 갖춰진 뒤에 효과를 발휘한다.
마무리
사출 성형 치수 편차의 원인은 공정 조건보다 소재 수축률 반영 여부, 설계 공차 적합성, 게이트 위치와 수축 방향의 관계에서 먼저 찾아야 할 경우가 많다. 공정 조건은 이 구조적 조건이 맞춰진 뒤에 편차를 좁히는 역할을 한다. 치수 편차가 반복된다면 측정 기준과 소재 데이터 확인부터 시작하고, 게이트 위치 변경 이후 편차가 새로 생겼다면 수축 방향 분석을 먼저 진행하는 것이 진단 순서에 맞다.
