사출이 뭐냐고 물으면 대부분 "플라스틱 녹여서 틀에 넣는 것"이라고 답한다. 틀린 말은 아니다. 그런데 이 한 문장만 알고 현장에 들어가면 금형 교체 순서를 외워도 왜 그 순서인지 모르고, 불량이 나도 어느 단계에서 문제가 생긴 건지 짚을 수 없다. 사출 공정은 단계가 분리되어 있고, 각 단계마다 다른 물리적 변화가 일어난다. 그 구조를 먼저 이해하면 현장 용어도, 조건표도, 불량 보고서도 읽히는 방식이 달라진다.
사출 성형이란 무엇인가

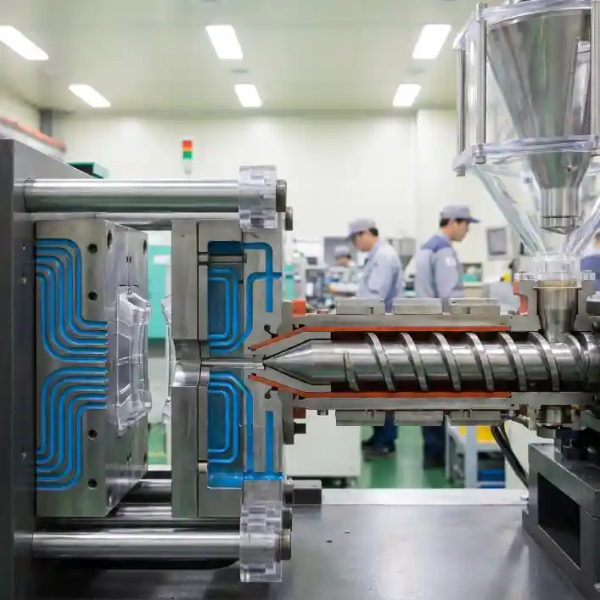

사출 성형(Injection Molding)은 고체 상태의 플라스틱 원료를 열로 녹여 유동 상태로 만든 뒤, 금형 내부 빈 공간(캐비티)에 압력을 가해 밀어 넣고, 냉각을 통해 굳혀 제품을 만드는 공정이다. 열을 가해 액체 상태로 만든 재료를 속이 비어 있는 금형에 주입해 제품을 얻어내는 방식으로, 붕어빵 틀에 반죽을 넣는 것과 원리상 같다. 다만 붕어빵과 다른 점은 압력, 온도, 시간이 수치로 정밀하게 제어된다는 것이다.
이 공정이 널리 쓰이는 이유는 한 번 금형을 만들면 같은 형상을 빠르게 반복 생산할 수 있기 때문이다. 자동차 내장재, 전자제품 케이스, 생활용품 용기 대부분이 이 방식으로 만들어진다. 빠른 생산 속도, 높은 효율성, 자동화된 작업, 복잡한 형상 구현이 가능하다는 점 이 사출 성형이 제조 현장에서 핵심 공정으로 자리 잡은 배경이다.
공정은 여섯 단계로 구분된다
사출 성형 한 사이클은 형폐 → 사출 → 보압 → 냉각·계량 → 형개 → 취출 순서로 진행된다. 이 단계들은 정해진 순서에 따라 반복되며, 각 단계는 다음 단계의 결과에 직접 영향을 미친다. 순서를 외우는 것보다 각 단계에서 수지(플라스틱 원료)에 어떤 변화가 일어나는지를 이해하는 것이 중요하다.
형폐는 금형의 두 절반을 닫고 잠그는 단계다. 사출 시 고압이 가해지므로 금형이 열리지 않도록 강한 힘으로 고정한다. 이때 가해지는 힘을 형체력이라 하고, 톤(ton) 단위로 표시한다. 금형과 제품 크기에 따라 수십 톤에서 수천 톤까지 달라진다.
사출은 배럴 안에서 녹아 있는 수지를 스크류가 밀어 금형 캐비티 안으로 주입하는 단계다. 이 구간에서 수지 온도, 사출 속도, 사출 압력이 함께 작용한다. 충전이 빠르면 제팅(Jetting) 현상이 생기고, 느리면 충전 부족(Short Shot)이 나올 수 있다.
보압은 충전이 끝난 뒤 일정 시간 동안 압력을 유지하는 단계다. 수지는 냉각되면서 수축하는데, 이 수축을 보상하기 위해 추가로 수지를 밀어 넣는다. 보압이 부족하면 싱크마크(Sink Mark)가 생기고, 과도하면 플래시(Flash)가 발생한다. 보압은 사출과 별도로 설정하는 이유가 여기 있다.
냉각·계량은 보압이 끝난 뒤 수지가 금형 안에서 굳는 동안, 다음 사이클을 위한 수지를 스크류가 다시 녹여 모아두는 단계다. 냉각과 계량은 동시에 진행된다. 냉각 시간이 짧으면 제품이 굳기 전에 꺼내게 되어 변형이 생기고, 길면 사이클 타임이 늘어난다. 재질의 살 두께와 금형 온도에 따라 적정 냉각 시간이 달라진다.
형개는 제품이 충분히 굳은 뒤 금형을 여는 단계다. 취출은 이젝터 핀이 작동해 성형품을 금형에서 밀어내는 단계다. 이 시점에 제품이 완전히 굳지 않으면 취출 자국이 남거나 제품이 휘는 문제가 생긴다.
원리를 모르면 순서를 외워도 응용이 안 된다
신규 직원이 현장 OJT를 시작할 때 금형 교체 순서나 기계 조작 절차를 먼저 익히는 경우가 많다. 그런데 공정 원리 없이 순서만 외우면 예상과 다른 상황이 생겼을 때 판단을 못 한다. 충전 부족과 과충전을 반대로 이해하거나, 보압과 사출 압력을 같은 것으로 혼동하는 경우도 이 때문에 생긴다.
이 부분은 단정하기보다 조건을 나눠 볼 필요가 있다. 단순 반복 작업만 담당하는 라인이라면 절차 암기로도 운영이 가능하다. 그런데 불량 원인을 파악하거나 조건 변경 판단에 관여해야 하는 역할이라면, 공정 각 단계의 의미를 알아야 한다. 현장에서 두 역할의 경계는 생각보다 빠르게 흐려진다.
우리 현장에서는 관리직과 현장 작업자 모두를 대상으로 입사 초기에 이론 교육을 먼저 진행했다. 사출 공정 구조, 주요 성형 불량의 원인, 검사 항목의 의미까지 2주 동안 이론과 현장 실습을 병행했다. 처음 현장에 들어온 사람이 기계 앞에서 느끼는 두려움과 궁금증의 상당 부분이 "무슨 일이 일어나고 있는지 모른다"는 데서 온다는 것을 교육 과정에서 확인했다. 공정 흐름을 먼저 이해한 직원은 같은 기간 동안 불량 유형을 훨씬 빠르게 구분했다.
조건표가 왜 그렇게 설정되어 있는지 읽힐 때가 기준이다
사출기 옆에 붙어 있는 조건표에는 수지 온도, 금형 온도, 사출 속도, 보압, 냉각 시간 같은 수치들이 적혀 있다. 공정 구조를 이해하기 전에는 이 숫자들이 그냥 외워야 할 규칙으로 보인다. 원리를 알고 나면 각 수치가 어느 단계를 제어하기 위한 값인지 읽힌다.
예를 들어 냉각 시간이 길게 설정되어 있다면, 살 두께가 두껍거나 수축률이 높은 재질이라는 뜻이다. 보압이 사출 압력보다 낮게 설정되어 있다면, 과충전보다 수축 보상에 무게를 둔 것이다. 이 해석이 가능해지는 시점이 현장 작업자로서 기본을 갖춘 기준이라고 본다.
조건을 이해한 뒤에 현장 실습을 하면, 같은 동작을 해도 다음에 무슨 일이 일어날지 예측하면서 움직이게 된다. 이 차이가 불량 대응 속도와 판단 정확도에서 결과로 드러난다.
자주 묻는 질문
사출과 보압은 왜 따로 설정하나요?
사출은 캐비티를 빠르게 채우는 것이 목적이고, 보압은 수축을 보상하는 것이 목적이다. 두 단계의 목적이 다르므로 압력 수준도 다르게 설정한다. 같은 압력으로 묶어버리면 과충전이나 싱크마크 중 하나를 피하기 어렵다.
금형 온도와 수지 온도는 어떻게 다른가요?
수지 온도는 배럴 안에서 수지를 녹이는 온도이고, 금형 온도는 금형 자체를 일정하게 유지하는 온도다. 금형 온도가 너무 낮으면 수지가 빨리 굳어 충전 부족이 생기고, 너무 높으면 냉각이 느려져 사이클 타임이 길어지고 싱크마크가 나오기 쉽다.
사이클 타임을 줄이려면 어느 단계를 조정하나요?
냉각 시간이 전체 사이클 타임에서 가장 큰 비중을 차지하는 경우가 많다. 다만 냉각 시간을 임의로 줄이면 변형 불량이 생긴다. 냉각 효율을 높이려면 냉각수 유량과 금형 온도를 먼저 확인하고, 금형 설계 단계에서 냉각 회로를 최적화하는 것이 근본적인 접근이다.
처음 현장에 투입되면 어느 단계부터 익혀야 하나요?
공정 전체 흐름을 먼저 이해한 뒤 담당 작업의 단계로 좁히는 순서가 맞다. 취출만 담당하더라도 그 앞 냉각 단계가 어떻게 끝났는지를 알면 불량 여부를 더 빨리 판단할 수 있다.
이 내용과 이어서 확인해두면 좋은 주제로는 주요 사출 불량 유형별 원인 구분 방법, 조건표 읽는 법, 재질별 수지 온도와 금형 온도 기준 범위 같은 것들이 있다.
공정 구조를 이해하면 현장이 다르게 보인다
사출 성형은 여섯 단계가 순환하며 제품을 만드는 공정이다. 각 단계에서 수지에 일어나는 변화를 알면, 불량이 어느 단계에서 왔는지 좁힐 수 있고, 조건표의 수치가 왜 그렇게 설정되었는지도 읽힌다. 이론 교육 없이 순서만 익혀 현장에 투입하면 같은 동작을 반복하면서도 판단력이 생기지 않는다. 공정 원리를 먼저 갖추는 것이 빠른 적응의 실질적인 출발점이다.
