사출 사이클 타임을 줄일 때 냉각 시간부터 건드리면 며칠 뒤 제품 변형으로 돌아옵니다. 냉각 시간이 아니라 냉각 효율을 먼저 봐야 한다는 걸, 저는 제품이 뒤틀리기 시작하고 나서야 알았습니다.
사이클 타임 단축 지시가 떨어졌을 때 처음 한 일
생산 현장에서 사이클 타임을 줄이라는 지시가 내려오면 대부분 조건표를 먼저 봅니다. 저도 그랬습니다. 조건표를 펼쳐보니 냉각 시간이 전체 사이클의 절반을 넘게 차지하고 있었습니다. 숫자만 보면 답이 거기에 있는 것처럼 보입니다.

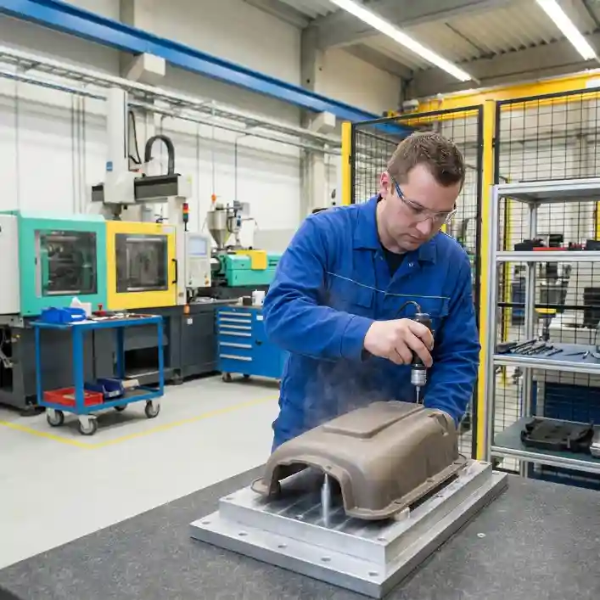

냉각 시간을 3초 줄였습니다. 사이클은 예상대로 짧아졌고, 그날 생산량은 올라갔습니다. 관리자 보고도 긍정적이었습니다. 그런데 이틀 뒤부터 취출 직후 제품 한쪽 끝이 미세하게 들리기 시작했습니다. 육안으로는 거의 보이지 않는 수준이었는데, 치수 측정을 해보니 공차를 넘어서 있었습니다.
처음엔 금형 온도 편차 문제로 봤습니다. 온도 컨트롤러 수치는 정상이었고, 냉각수 공급도 이상이 없었습니다. 그래서 금형 온도를 조금 낮춰 보기도 하고, 보압을 조정해 보기도 했습니다. 변형은 잡히지 않았습니다.
그때 냉각 시간을 줄인 것과 변형 발생 시점이 겹친다는 사실을 다시 짚었습니다. 냉각 시간을 줄이면 수지 내부에 잔류 응력이 해소되지 않은 상태에서 취출이 이루어집니다. 금형 안에서는 형상을 유지하고 있다가, 금형 밖으로 나오는 순간 응력이 풀리면서 변형이 나타나는 구조입니다. 온도계 수치가 정상이어도 내부 응력 상태는 알 수 없습니다. 그게 핵심이었습니다.
냉각 시간과 냉각 효율은 다른 문제다
많은 분들이 사이클 타임 단축 = 냉각 시간 단축으로 봅니다. 저도 그렇게 봤습니다. 그런데 실제로는 냉각 시간과 냉각 효율은 전혀 다른 개념입니다.
냉각 시간은 조건표에 입력된 숫자입니다. 냉각 효율은 그 시간 안에 금형이 수지로부터 얼마나 균일하게 열을 빼내느냐의 문제입니다. 냉각 회로가 막혀 있거나 냉각수 유량이 불균형하다면, 냉각 시간을 아무리 줄여도 실제 냉각은 더 느리게 이루어지고 있을 수 있습니다.
Autodesk Moldflow 기술 자료에 따르면 사출 성형 열가소성 수지 제품에서 금형 냉각이 총 사이클 타임의 2/3 이상을 차지합니다. 냉각 회로를 효율적으로 설계하고 관리하면 냉각 시간 자체를 줄이지 않고도 사이클을 단축할 수 있습니다. 반대로 냉각 효율이 낮은 상태에서 냉각 시간만 줄이면 잔류 응력과 치수 불안정이 함께 따라옵니다.
이 차이를 구분하지 않으면 사이클은 짧아지고 불량은 늘어나는 최악의 조합이 됩니다.
냉각 시간을 줄이기 전에 먼저 확인해야 할 순서
사이클 타임 단축을 시도하기 전에 냉각 효율부터 점검하는 순서가 있습니다. 저는 변형 문제를 겪고 나서 이 순서를 고정했습니다.

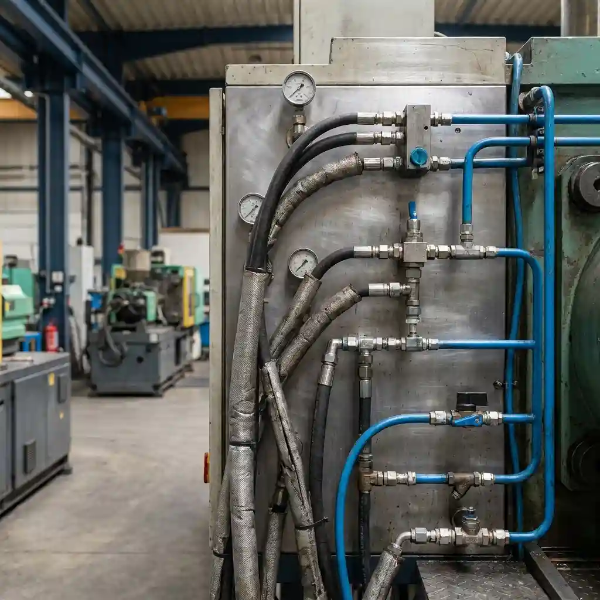

- 냉각 회로 유량 확인: 각 회로별 냉각수 유량을 측정합니다. 회로별 유량 차이가 크면 냉각 불균형이 발생하고 있다는 신호입니다.
- 냉각 회로 막힘 여부 확인: 스케일(수垢) 또는 이물질이 쌓여 일부 회로가 막혀 있는 경우가 생각보다 많습니다. 유량계로 회로별 흐름을 비교하면 막힌 구간을 찾을 수 있습니다.
- 금형 표면 온도 분포 확인: 열화상 카메라 또는 접촉식 온도계로 취출 직후 금형 표면 온도 분포를 확인합니다. 온도 편차가 큰 부위가 변형 발생 지점과 겹치면 냉각 불균형이 원인입니다.
이 세 가지를 확인한 뒤에도 냉각 효율에 문제가 없다면, 그때 냉각 시간 단축을 검토합니다. 순서가 반대가 되면 원인을 찾는 데 시간을 훨씬 더 씁니다.
냉각 회로를 조정하고 나서 달라진 것
냉각 회로를 점검했더니 금형 한쪽 코어 구간의 냉각 라인에 스케일이 쌓여 있었습니다. 유량을 측정해 보니 다른 회로 대비 절반도 채 안 됐습니다. 온도 컨트롤러 수치는 정상으로 나왔는데, 그건 공급 측 온도를 보여주는 것이지 금형 내부 균일도를 보여주는 게 아닙니다. 이걸 모르면 계속 수치만 확인하게 됩니다.
냉각 라인을 세척하고 유량을 균형 있게 맞춘 뒤, 냉각 시간을 원래 설정보다 2초 줄였습니다. 결과는 달랐습니다. 변형 없이 치수 공차 안에 제품이 안정적으로 나왔습니다. 회로 상태를 고치지 않은 채 냉각 시간만 줄였을 때와 정반대였습니다.
사이클 타임은 같은 수치를 줄였어도, 결과가 이렇게 다릅니다. 냉각 효율이 기준이 되어야 냉각 시간 단축이 의미가 있습니다.
품질을 유지하면서 사이클을 줄이는 판단 기준
냉각 효율을 확인한 뒤 사이클 타임 단축을 검토할 때는 제품 형상과 수지 특성을 함께 봐야 합니다.
두꺼운 부위가 있는 제품은 표면이 먼저 고화되더라도 내부 온도가 충분히 낮아지지 않은 상태일 수 있습니다. 취출 가능 온도는 수지의 열변형 온도(HDT) 이하에서 판단해야 합니다. HDT 근방에서 취출 하면 금형 밖에서 변형이 진행됩니다. 이 기준은 수지 데이터 시트에 명시되어 있으므로 반드시 확인해야 합니다.
또한 냉각 시간을 줄일 경우 취출 직후 제품을 일정 시간 지그에 고정하거나 공냉 구간을 두는 방식을 함께 적용하면 변형 리스크를 줄이면서 사이클을 단축하는 여지가 생깁니다. 냉각 시간 단축과 취출 후 관리를 세트로 설계하는 방식입니다.
조건 하나만 바꾸는 게 아니라, 변화 이후 제품 상태를 확인하는 구간을 반드시 함께 설계해야 합니다. 사이클이 짧아졌다고 해서 품질이 유지된다는 보장은 없습니다. 수치가 줄어든 만큼 제품이 어떻게 반응하는지를 봐야 합니다.
사이클 타임 단축을 검토하고 있다면, 냉각 회로 유량 균형과 금형 표면 온도 분포도 함께 살펴볼 만합니다. 취출 후 지그 고정이나 공냉 구간 설계가 실제로 어떤 조건에서 효과가 있는지도 인접한 주제입니다. 사이클 최적화는 냉각 조건 하나가 아니라 보압 시간, 취출 타이밍, 후처리 구간 전체와 연결되어 있습니다.
냉각 효율이 먼저 확인되어야 사이클도 줄어든다
사이클 타임을 줄이려면 냉각 시간 숫자보다 냉각 회로 상태를 먼저 봐야 합니다. 회로 유량, 막힘 여부, 금형 표면 온도 분포 — 이 세 가지가 확인된 뒤에 냉각 시간 조정이 의미가 생깁니다. 효율이 낮은 상태에서 시간만 줄이면 불량이 사이클 단축보다 먼저 옵니다. 저는 그 순서를 반대로 했다가 변형으로 돌아오는 경험을 했습니다. 지금은 조건을 바꾸기 전에 회로 상태부터 확인하는 것을 고정 순서로 지키고 있습니다.
