사출 금형 온도는 제품 표면 품질을 좌우하는 조건 중 하나입니다. 같은 원료와 같은 사출기를 사용해도 금형 표면이 너무 차갑거나 캐비티별 온도 편차가 크면 광택, 흐름 자국, 웰드라인, 수축 흔적이 다르게 보일 수 있습니다.
겉으로는 단순한 외관 불량처럼 보여도 실제로는 용융 수지가 금형 표면을 따라 흐르고 식는 과정에서 생기는 차이일 때가 많습니다. 그래서 표면 품질을 볼 때는 사출 압력이나 속도만 보지 말고 금형 온도 조건을 함께 봐야 합니다.
사출 금형 온도는 표면 흐름을 바꾼다
금형 온도가 낮으면 용융 수지가 캐비티에 들어간 직후 표면층이 빠르게 식습니다. 이때 수지 흐름이 충분히 펴지지 못하면 제품 표면에 흐름 자국, 광택 차이, 레코드판 같은 물결 자국이 나타날 수 있습니다.
현장에서 자주 보이는 사례는 조건을 크게 바꾸지 않았는데도 금형 온도만 낮게 잡은 제품에서 표면이 거칠고 흐린 느낌으로 나오는 경우입니다. 특히 얇은 제품, 유동 길이가 긴 제품, 게이트에서 먼 부위는 이런 차이가 더 잘 보입니다.
많은 사람이 표면 자국이 나오면 사출 속도나 보압부터 조정하려고 합니다. 그런데 금형 표면이 너무 빨리 식고 있다면 속도만 올려도 개선 폭이 제한될 수 있습니다. 이 상황에서는 먼저 금형 실제 온도와 캐비티별 온도 차이를 확인하는 편이 더 현실적입니다.
BASF의 사출 성형 불량 자료에서도 금형 표면 온도, 용융 수지 온도, 사출 속도가 낮게 설정되면 표면 흐름 자국과 유사한 불량이 발생할 수 있다고 설명합니다. 이 기준은 현장 점검 순서를 잡을 때 참고하기 좋습니다.
금형 온도가 낮을 때 보이는 표면 품질 차이
금형 온도가 낮다고 해서 모든 제품에서 같은 불량이 생기지는 않습니다. 재료, 살 두께, 게이트 위치, 표면 질감, 보강재 유무에 따라 보이는 증상이 달라집니다.
일반적으로는 광택이 죽어 보이거나, 웰드라인이 더 선명해지거나, 게이트 주변에 흐림이 남는 식으로 나타납니다. 유리섬유가 들어간 재료에서는 섬유 배향이 표면에 드러나면서 얼룩처럼 보이는 경우도 있습니다.
- 광택 저하가 특정 방향으로 이어지면 유동 흐름과 금형 온도 분포를 함께 확인합니다.
- 웰드라인이 도장 전에도 눈에 보이면 금형 온도, 수지 온도, 사출 속도를 같이 봅니다.
- 게이트 주변만 흐리면 전단 발열, 게이트 단면, 충전 속도까지 함께 점검합니다.
비슷한 조건의 사례에서는 금형 온도를 올렸을 때 표면 흐름 자국이 줄었지만, 같은 제품의 두꺼운 부위에서는 수축 흔적이 더 눈에 띈 경우도 있습니다. 한쪽이 좋아졌다고 전체 조건이 맞아진 것은 아닙니다.
온도를 올리면 항상 좋아질까
사출 금형 온도를 높이면 수지가 금형 표면을 따라 더 부드럽게 퍼지고, 표면 전사성도 좋아질 수 있습니다. 광택이 필요한 제품이나 웰드라인이 외관 면에 드러나는 제품에서는 일정 수준의 금형 온도 상승이 도움이 될 때가 있습니다.
다만 금형 온도를 올리는 방식은 만능 조정값이 아닙니다. 온도가 올라가면 냉각 시간이 길어지고, 취출 시 제품 온도가 높게 남아 변형이나 치수 변화가 커질 수 있습니다. 생산 사이클도 함께 늘어납니다.
실무 사례로 보면 표면은 좋아졌지만 냉각 시간이 부족해 취출 후 휨이 커지는 경우가 있습니다. 이때 금형 온도만 다시 낮추면 표면 품질이 되돌아가고, 냉각 시간만 늘리면 생산성이 흔들립니다. 결국 금형 온도, 냉각 시간, 보압 유지 시간을 같이 맞춰야 합니다.
이 부분은 단정하기보다 제품 조건을 나눠 보는 편이 좋습니다. 외관 면이 넓은 제품은 표면 전사성을 우선 확인하고, 조립 치수가 까다로운 제품은 취출 후 변형과 후수축까지 같이 봐야 합니다.
캐비티별 표면 차이는 온도 편차에서 시작된다
멀티캐비티 금형에서는 같은 조건으로 성형해도 캐비티 위치별 표면 품질이 다르게 나오는 일이 있습니다. 이때 단순히 “몇 번 캐비티가 나쁘다”로 끝내면 원인을 놓치기 쉽습니다.
③번 사례처럼 같은 사출기와 같은 원료를 사용했는데도 특정 캐비티만 광택이 낮거나 웰드라인이 진하게 보인다면, 금형 온도 편차를 먼저 의심할 수 있습니다. 냉각수 유량, 회로 막힘, 호스 연결 방향, 센서 위치, 금형 내부 스케일이 모두 영향을 줍니다.
DuPont의 성형 가이드에서도 일정한 캐비티 표면 온도를 유지하려면 금형 내부 온도 조절 회로와 온도 컨트롤러 성능이 함께 필요하다고 설명합니다. 현장에서는 설정 온도보다 실제 금형 표면 온도를 보는 습관이 더 유효합니다.

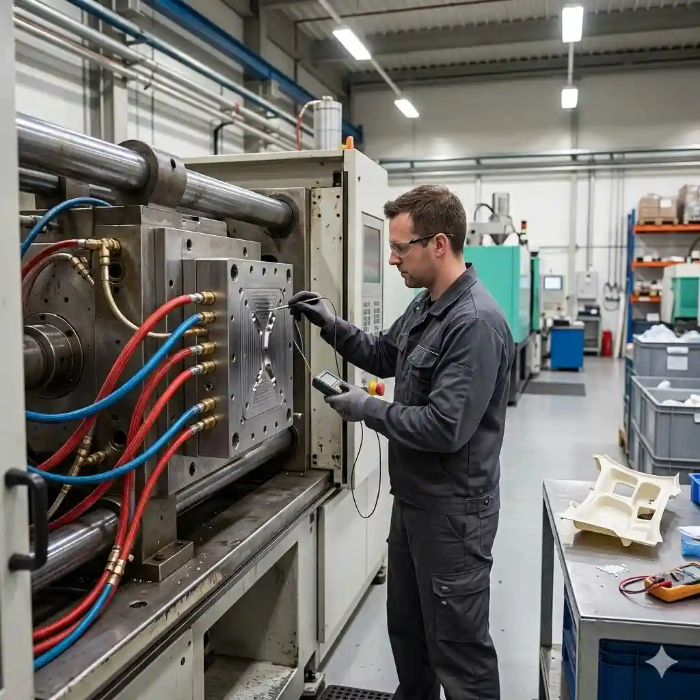

점검할 때는 성형기 화면의 온도값만 보지 말고, 생산 안정 후 캐비티 주변 온도를 반복 측정하는 방식이 좋습니다. 측정 위치가 매번 다르면 결과 비교가 어려우니 게이트 주변, 유동 말단, 외관 불량 위치처럼 기준점을 정해두는 편이 좋습니다.
표면 품질을 잡는 현장 관리 순서
표면 품질 문제가 생기면 조건을 한꺼번에 바꾸기 쉽습니다. 하지만 금형 온도, 수지 온도, 사출 속도, 보압, 냉각 시간을 동시에 만지면 어떤 조정이 효과를 냈는지 알기 어렵습니다.
현장에서는 아래 순서처럼 원인을 좁히는 방식이 더 안전합니다.
- 먼저 불량 위치가 게이트 주변인지, 유동 말단인지, 특정 캐비티인지 구분합니다.
- 다음으로 금형 설정 온도와 실제 표면 온도 차이를 확인합니다.
- 그 뒤 사출 속도, 수지 온도, 보압 전환 위치를 한 번에 하나씩 조정합니다.
- 마지막으로 표면 개선 후 치수, 변형, 사이클 시간이 흔들리지 않는지 확인합니다.
개인적으로는 이 순서가 가장 현실적이라고 봅니다. 표면만 보면 금형 온도를 올리고 싶어 지지만, 양산에서는 외관과 치수, 사이클을 동시에 만족해야 하기 때문입니다.
특히 외관 면이 있는 제품은 양산 초기에 금형 온도 기준을 따로 기록해두는 것이 좋습니다. 시사출 때는 괜찮았는데 양산 중 표면이 달라졌다면 냉각수 온도, 유량, 금형 오염, 계절별 주변 온도까지 함께 비교할 수 있습니다.
재료별로 온도 판단이 달라진다
금형 온도 판단은 재료 특성과 함께 봐야 합니다. 비결정성 수지와 결정성 수지는 냉각 과정에서 나타나는 수축과 표면 반응이 다릅니다. 같은 온도 조정이라도 ABS, PC, PP, PA에서 결과가 달라질 수 있습니다.
ABS처럼 외관 품질을 많이 보는 재료는 광택과 웰드라인, 흐름 자국이 판단 기준이 되는 경우가 많습니다. PC 계열은 내부 응력과 외관을 함께 봐야 하고, PP 같은 결정성 수지는 수축과 변형까지 더 민감하게 확인해야 합니다.
유리섬유 보강재가 들어간 PA나 PBT 계열은 금형 온도뿐 아니라 섬유 배향과 유동 방향이 표면에 드러날 수 있습니다. 이런 재료에서는 금형 온도를 올려도 게이트 위치나 유동 균형이 맞지 않으면 얼룩이 남을 수 있습니다.
이 차이가 결과를 만듭니다.
자주 묻는 질문
금형 온도를 올리면 웰드라인이 사라지나요?
조건에 따라 완화될 수는 있지만 항상 사라지는 것은 아닙니다. 웰드라인은 금형 온도뿐 아니라 수지 온도, 사출 속도, 게이트 위치, 벤트 상태의 영향을 함께 받습니다.
설정 온도와 실제 금형 온도가 다르면 무엇을 봐야 하나요?
냉각수 입출구 온도, 유량, 회로 막힘, 온도 조절기 용량, 호스 연결 상태를 함께 확인해야 합니다. 성형기나 온조기 표시값만으로 캐비티 표면 온도를 판단하면 편차를 놓칠 수 있습니다.
표면 품질이 좋아졌는데 변형이 생기면 어떻게 하나요?
금형 온도를 무조건 다시 낮추기보다 냉각 시간, 보압 유지, 취출 온도, 제품 살 두께를 같이 확인하는 편이 좋습니다. 외관 개선 조건이 치수 안정성을 해치고 있는지 나눠 봐야 합니다.
제품별로 금형 설정 온도, 실제 표면 온도, 불량 위치, 조정 전후 사진을 함께 남겨두면 다음 양산 대응이 훨씬 쉬워집니다. 같은 표면 불량처럼 보여도 원인은 금형 온도 편차, 유동 조건, 재료 특성으로 갈릴 수 있기 때문입니다.
표면 품질은 온도 균형에서 갈린다
사출 금형 온도는 표면 광택, 흐름 자국, 웰드라인, 수축 흔적에 직접적인 영향을 줍니다. 낮으면 표면 전사가 부족해지고, 높이면 외관은 좋아질 수 있지만 냉각 시간과 변형 문제가 따라올 수 있습니다. 그래서 양산에서는 설정값보다 실제 캐비티 온도와 편차를 확인하는 방식이 더 안정적입니다.
