사출 공정 순서는 원재료를 넣고 제품을 빼내는 단순한 흐름처럼 보이지만, 실제 현장에서는 건조, 가소화, 충전, 보압, 냉각, 취출, 검사까지 이어지는 조건 관리입니다. 특히 은줄이나 기포가 생겼을 때 사출 속도만 건드리면 원인을 놓치기 쉽습니다. 처음부터 끝까지 어떤 순서로 봐야 하는지 알면 불량 원인을 훨씬 좁혀볼 수 있습니다.
사출 공정은 원재료 확인에서 이미 시작된다

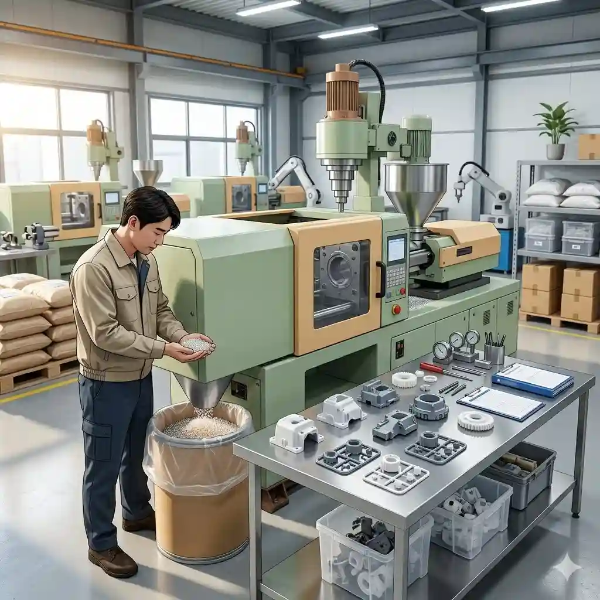

사출 공정의 첫 단계는 사출기에 금형을 올리는 일이 아니라 원재료 상태를 확인하는 일입니다. 현장에서는 이 부분을 가볍게 넘기는 경우가 있는데, 실제로 은줄, 기포, 탄화, 표면 흐림 같은 문제는 성형 조건보다 재료 상태에서 먼저 시작되는 경우가 많습니다.
특히 흡습성이 있는 수지는 건조 상태를 봐야 합니다. 나일론, PC, PET, PBT처럼 수분 영향을 받기 쉬운 재료는 겉으로 보기에는 멀쩡해도 내부 수분이 남아 있으면 용융 과정에서 증기나 가스가 생길 수 있습니다. 그 결과 제품 표면에 은색 줄이 생기거나 내부에 기포가 남을 수 있습니다.
비슷한 사례에서는 제품 표면에 은줄이 보여 처음에는 사출 속도 문제로 판단했습니다. 속도를 낮추고 온도를 조정했지만 불량이 완전히 사라지지 않았고, 원재료 건조 조건과 실린더 체류 시간을 다시 확인한 뒤에야 원인이 좁혀졌습니다. 이 상황에서는 먼저 확인할 순서가 다릅니다.
- 원재료 등급과 로트가 기존 양산 조건과 같은지 확인합니다.
- 재료별 건조 온도와 건조 시간이 관리 기준 안에 있는지 봅니다.
- 분쇄재 사용 비율과 이물 혼입 가능성을 함께 확인합니다.
- 색상 마스터배치나 첨가제가 바뀌었는지도 기록합니다.
많은 사람이 사출 불량을 바로 기계 조건 문제로 봅니다. 그런데 원재료가 불안정하면 아무리 사출압력과 속도를 맞춰도 제품 품질은 흔들립니다. 시작점이 흔들리면 뒤 공정도 같이 흔들립니다.
금형 장착 후에는 온도와 닫힘 상태를 먼저 본다
금형을 사출기에 장착한 뒤에는 단순히 볼트를 조이고 시작하는 것으로 끝나지 않습니다. 금형 고정 상태, 냉각수 연결, 유압 또는 전동 취출 동작, 안전장치, 금형 온도 안정화까지 확인해야 합니다. 이 단계가 불안하면 충전 조건을 잡기 전부터 제품 품질이 흔들립니다.
금형 온도는 제품 표면과 치수 안정성에 직접 영향을 줍니다. 금형이 충분히 안정되지 않은 상태에서 시사출을 하면 초반 제품과 일정 시간이 지난 뒤 제품의 치수나 광택이 달라질 수 있습니다. 그래서 첫 제품이 잘 나왔다고 바로 양산 조건으로 판단하면 위험합니다.
실무적으로 보면 금형 예열이 부족한 초반에는 미성형, 웰드라인 약화, 광택 차이가 함께 나타나는 경우가 있습니다. 반대로 금형 온도가 지나치게 높으면 냉각 시간이 늘고 변형이나 취출 자국이 커질 수 있습니다. 온도는 높고 낮음보다 균일성이 더 중요합니다.
이 단계에서 봐야 할 기준은 분명합니다. 금형을 닫았을 때 파팅면이 안정적으로 맞물리는지, 냉각수가 막힘 없이 흐르는지, 슬라이드와 코어가 충돌 없이 움직이는지, 이젝터 복귀가 확실한지 확인해야 합니다. 눈으로 보는 확인과 기계 신호 확인을 같이 해야 합니다.
가소화와 계량은 제품 무게를 좌우한다
가소화는 원재료 펠릿이 실린더 안에서 열과 스크류 회전에 의해 녹는 단계입니다. 이때 재료가 충분히 녹지 않으면 충전이 불안정해지고, 반대로 너무 오래 머물면 열분해나 탄화가 생길 수 있습니다. 사출 공정에서 안정적인 계량은 제품 무게 안정성의 출발점입니다.
계량 위치가 매번 흔들리면 실제로 금형 안에 들어가는 수지량도 흔들립니다. 이 경우 제품이 어느 날은 꽉 차고, 어느 날은 수축이 커지는 식으로 변합니다. 겉으로는 같은 압력과 속도로 보이지만, 실제 재료 상태는 다를 수 있습니다.
여기서 확인할 값은 스크류 회전수, 배압, 계량 완료 위치, 쿠션량, 실린더 온도입니다. 쿠션량은 사출 후 스크류 앞쪽에 남는 수지 여유량인데, 이 값이 너무 작으면 보압이 끝까지 전달되지 않을 수 있습니다. 너무 크면 체류 수지가 늘어 재료 열이력에 영향을 줄 수 있습니다.
현장에서 자주 보이는 상황은 은줄이나 기포가 보일 때 실린더 온도만 낮추는 방식입니다. 그러나 수분, 배압, 스크류 회전수, 체류 시간, 노즐부 온도까지 함께 봐야 원인이 좁혀집니다. 실제 사례를 보면 원인은 한쪽에만 있지 않았습니다.
충전과 보압은 같은 압력 조정이 아니다
충전은 녹은 수지가 금형 캐비티 안으로 빠르게 들어가는 단계입니다. 보압은 충전 후 수축되는 만큼 수지를 더 밀어 넣어 치수와 중량을 안정시키는 단계입니다. 둘 다 압력과 관련이 있지만 역할은 다릅니다.
충전 단계에서는 사출 속도, 사출 압력 한계, 전환 위치를 봐야 합니다. 전환 위치는 속도 제어에서 보압 제어로 넘어가는 기준입니다. 이 위치가 너무 늦으면 버가 생기기 쉽고, 너무 빠르면 미성형이나 수축이 생길 수 있습니다.
보압 단계에서는 압력 크기보다 보압 시간과 게이트 고화 시점을 같이 봐야 합니다. 게이트가 이미 굳은 뒤에 보압을 길게 줘도 제품 안으로 수지가 더 들어가지 않습니다. 이 상태에서는 시간만 늘고 사이클이 길어질 수 있습니다.
- 미성형이 생기면 충전 부족인지, 배기 부족인지 먼저 나눠 봅니다.
- 버가 생기면 형체력 부족인지, 전환 위치가 늦은지 확인합니다.
- 수축이 반복되면 보압 크기보다 보압 전달 가능 구간을 봅니다.
- 제품 무게가 흔들리면 계량 안정성과 쿠션량을 함께 확인합니다.
이 부분은 단정하기보다 조건을 나눠 봐야 합니다. 같은 수축 불량이라도 두꺼운 살에서 생긴 수축과 게이트 반대편에서 생긴 수축은 접근이 다릅니다. 두꺼운 살 수축은 보압과 냉각, 제품 설계 영향이 크고, 게이트 반대편 수축은 유동 거리와 압력 손실을 함께 봐야 합니다.
냉각과 취출에서 제품 변형이 결정된다
사출 공정에서 냉각은 기다리는 시간이 아닙니다. 제품이 금형 안에서 형상을 유지할 만큼 굳는 단계입니다. 냉각이 부족하면 취출 후 제품이 휘거나 이젝터 자국이 커질 수 있고, 냉각이 지나치게 길면 생산성이 떨어집니다.
제품이 금형 안에서는 괜찮아 보였는데 취출 후 휘는 경우가 있습니다. 이때 사출압력만 다시 조정하면 원인을 멀리 돌아가게 됩니다. 변형은 금형 온도 편차, 냉각수 흐름, 제품 두께 차이, 취출 균형이 함께 만든 결과일 수 있습니다.
실제 적용 사례를 보면 냉각 시간을 조금 늘렸는데도 변형이 줄지 않는 경우가 있습니다. 이런 조건에서는 시간이 부족한 문제가 아니라 좌우 냉각 균형이 맞지 않는 문제일 수 있습니다. 한쪽 냉각 라인이 막혔거나, 금형 온도 조절기 설정은 같아도 실제 표면 온도가 다를 수 있습니다.
취출 단계에서는 제품이 이젝터 핀에 의해 밀려 나오기 때문에 이젝터 위치와 밀림 균형도 중요합니다. 아직 충분히 굳지 않은 상태에서 강하게 밀리면 백화, 찍힘, 변형이 생길 수 있습니다. 사출 공정 마지막 단계에서 생긴 문제처럼 보여도 원인은 냉각 조건에 있을 수 있습니다.
판단 기준은 비교적 간단합니다. 취출 직후에는 정상인데 시간이 지나며 휘면 잔류응력과 냉각 불균형을 의심할 수 있습니다. 반대로 취출 순간부터 찍힘이나 백화가 보이면 이젝터 위치, 취출 속도, 냉각 부족을 먼저 봐야 합니다.
양산 전 검사는 조건표보다 흐름 기록이 중요하다
시사출이 끝나면 제품 외관, 치수, 중량, 조립성, 게이트 절단 상태, 변형 여부를 확인합니다. 이때 조건표에 숫자만 적어두면 나중에 문제가 생겼을 때 원인을 찾기 어렵습니다. 어느 순서로 조건을 바꿨고, 바꾼 뒤 제품이 어떻게 달라졌는지 함께 남겨야 합니다.
사출 공정에서 좋은 기록은 단순한 온도표가 아닙니다. 원재료 로트, 건조 조건, 금형 온도 안정 시간, 계량 위치, 쿠션량, 전환 위치, 보압 조건, 냉각 시간, 제품 중량 변화를 함께 남겨야 합니다. 그래야 다음 작업자가 같은 금형을 올렸을 때 비슷한 출발점을 만들 수 있습니다.
비슷한 조건의 사례에서는 표면 은줄을 잡기 위해 속도와 온도를 여러 번 바꿨지만 기록이 부족해 다시 원점으로 돌아간 경우가 있었습니다. 이후에는 한 번에 하나의 조건만 바꾸고, 제품 사진과 중량 변화를 같이 남기는 방식으로 바꿨습니다. 이 차이가 재현성을 만듭니다.
- 조건 변경은 한 번에 하나씩 진행하는 것이 원인 추적에 유리합니다.
- 외관 불량은 사진과 발생 위치를 함께 남깁니다.
- 치수 문제는 측정 시점과 제품 냉각 후 시간을 같이 기록합니다.
- 양산 승인 전에는 초물과 안정화 후 제품을 따로 비교합니다.
사출 공정은 순서를 지킬수록 원인이 좁아진다
사출 공정은 재료 준비, 금형 장착, 가소화, 충전, 보압, 냉각, 취출, 검사로 이어집니다. 불량이 보일 때 바로 조건값을 크게 바꾸기보다 어느 단계에서 문제가 시작됐는지 좁혀야 합니다. 특히 은줄과 기포는 수분, 열, 배기, 속도가 함께 얽힐 수 있습니다.
