사출 게이트 위치는 단순히 수지가 들어가는 입구를 정하는 문제가 아닙니다. 같은 사출 조건에서도 게이트가 어디에 놓이느냐에 따라 유동거리, 충전 균형, 외관 불량 위치가 달라집니다. 특히 조건을 여러 번 바꿔도 미성형이나 플로우마크가 반복된다면 압력과 온도보다 게이트 위치를 먼저 다시 보는 편이 현실적입니다.
현장에서 자주 보이는 상황은 이렇습니다. 사출 속도를 올리고 보압을 조정해도 제품 끝단의 미성형이 남거나, 특정 면에 흐름 자국이 계속 나타납니다. 이때 문제를 성형 조건만으로 보면 수정 범위가 좁아집니다. 수지가 어디서 시작해 어느 방향으로 흘러가고, 어느 부위에서 식은 뒤 만나는지를 함께 봐야 합니다.

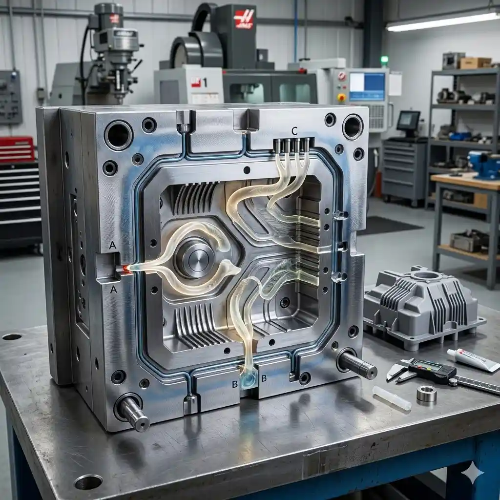

게이트 위치가 바뀌면 수지 흐름부터 달라집니다
게이트는 용융 수지가 금형 캐비티 안으로 들어가는 시작점입니다. 시작점이 달라지면 흐름 방향, 충전 순서, 압력 전달 경로가 함께 달라집니다. 그래서 게이트 위치는 외관, 치수, 강도, 변형까지 연결되는 설계 변수로 봐야 합니다.
제품 형상이 단순한 평판이라면 차이가 작아 보일 수 있습니다. 하지만 보스, 리브, 홀, 두께 변화가 있는 제품에서는 이야기가 달라집니다. 수지는 두꺼운 쪽으로 먼저 흐르려는 경향이 있고, 얇은 구간에서는 식으면서 흐름이 늦어질 수 있습니다. 이 차이가 유동거리와 충전 균형을 흔듭니다.
비슷한 사례에서는 제품 한쪽 끝에 게이트를 둔 상태에서 반대쪽 얇은 리브 끝단에 미성형이 반복됐습니다. 처음에는 사출 압력 부족으로 봤지만, 실제로는 수지가 먼 거리를 지나며 온도와 압력을 잃는 구조였습니다. 조건을 올려도 불량이 완전히 사라지지 않은 이유가 여기에 있었습니다.
이 상황에서는 먼저 확인할 순서가 다릅니다. 사출 조건을 더 강하게 올리기 전에 게이트에서 불량 부위까지의 거리, 중간 두께 변화, 흐름이 갈라지는 지점을 먼저 봐야 합니다. 조건값은 결과를 보정할 수 있지만, 흐름 경로 자체를 완전히 바꾸지는 못합니다.
유동거리가 길어질수록 끝단 품질은 불안정해집니다
유동거리는 게이트에서 제품 끝까지 수지가 이동하는 거리입니다. 이 거리가 길수록 수지는 흐르는 동안 열을 잃고 점도가 높아집니다. 얇은 부위나 날카로운 코너를 지나면 압력 손실도 커집니다. 그 결과 끝단에서는 미성형, 흐름 자국, 광택 차이, 웰드라인이 더 쉽게 나타날 수 있습니다.
많은 사람이 미성형을 보면 먼저 사출 압력이나 속도부터 올립니다. 물론 조건 조정이 필요한 경우도 있습니다. 다만 같은 위치에서 반복되는 미성형이라면 단순한 세팅 문제로만 보기 어렵습니다. 게이트 위치가 제품 형상과 맞지 않아 충전 말단이 지나치게 불리한 구조일 수 있습니다.
판단 기준은 비교적 분명합니다. 불량이 항상 게이트에서 가장 먼 곳에 생긴다면 유동거리 문제를 의심해야 합니다. 불량이 얇은 리브 끝, 깊은 보스 주변, 두께가 급격히 줄어드는 구간에서 반복된다면 게이트 위치와 두께 흐름을 함께 봐야 합니다.
- 게이트에서 불량 부위까지 거리가 지나치게 긴지 확인합니다.
- 중간에 얇은 벽이나 급격한 두께 변화가 있는지 봅니다.
- 수지가 먼저 채워지는 두꺼운 구간이 흐름을 빼앗고 있는지 확인합니다.
- 끝단에 가스가 빠질 공간이나 벤트가 부족한지도 함께 점검합니다.
실무적으로 보면 압력만 올렸을 때는 플래시나 잔류응력이 늘어날 수 있습니다. 미성형은 줄어도 다른 불량이 생길 수 있다는 뜻입니다. 그래서 게이트 위치 문제를 조건 조정으로만 덮는 방식은 양산 안정성에서 불리합니다.
외관 불량은 게이트 주변보다 흐름이 만나는 곳에서 드러납니다
사출품의 외관 불량은 게이트 바로 옆에서만 생기지 않습니다. 수지가 갈라졌다가 다시 만나는 곳, 흐름 속도가 갑자기 바뀌는 곳, 압력 전달이 약해지는 곳에서 더 뚜렷하게 나타납니다. 대표적인 것이 웰드라인, 플로우마크, 싱크마크입니다.
웰드라인은 두 갈래 이상의 수지 흐름이 다시 만나는 지점에 생깁니다. 홀이나 보스가 있는 제품에서는 수지가 장애물을 돌아가며 나뉘고, 뒤쪽에서 다시 합쳐집니다. 이때 수지 온도와 압력이 충분하지 않으면 선처럼 보이거나 강도가 약한 부위가 될 수 있습니다.
플로우마크는 흐름이 안정적으로 이어지지 못할 때 표면에 물결처럼 남는 경우가 많습니다. 특히 게이트에서 나온 수지가 넓은 면으로 갑자기 퍼지거나, 얇은 구간을 지나며 속도가 흔들릴 때 눈에 띄기 쉽습니다. 외관 제품에서는 이 차이가 불량 판정으로 바로 이어질 수 있습니다.
싱크마크는 두꺼운 부위가 늦게 식으면서 표면이 꺼지는 현상과 관련이 깊습니다. 보스나 리브 뒤쪽처럼 두께가 몰린 부위는 보압 전달이 충분해야 하는데, 게이트가 너무 멀면 압력 보상이 약해집니다. 이 경우 조건을 올려도 자국이 남을 수 있습니다.
개인적으로는 외관 불량을 볼 때 “불량이 보이는 위치”보다 “수지가 그 위치에 도착하기 전 어떤 경로를 지나왔는지”를 먼저 보는 기준이 더 현실적이라고 봅니다. 보이는 결과만 보면 세팅 문제처럼 보이지만, 흐름 경로를 보면 설계 문제가 드러나는 경우가 많습니다.
설계 단계에서는 게이트 위치를 이렇게 점검해야 합니다
게이트 위치는 금형 제작 이후에 바꾸기 어렵습니다. 일부 수정은 가능하지만, 게이트 이동은 러너 구조, 금형 가공, 외관 위치, 취출 방식까지 영향을 줄 수 있습니다. 그래서 설계 초기에 체크해야 비용과 시간을 줄일 수 있습니다.
첫째, 두꺼운 부위와 얇은 부위의 흐름 순서를 봅니다
수지는 보통 흐르기 쉬운 두꺼운 쪽으로 먼저 이동합니다. 게이트를 두꺼운 부위에 두면 보압 전달에는 유리할 수 있지만, 반대로 얇은 구간이 늦게 채워질 수 있습니다. 제품의 기능부가 얇은 리브나 끝단에 있다면 이 부분을 충전 말단으로 방치하지 않는 것이 좋습니다.
둘째, 웰드라인이 생겨도 되는 위치인지 판단합니다
웰드라인을 완전히 없애기 어려운 제품도 많습니다. 중요한 것은 위치입니다. 체결부, 하중을 받는 부위, 외관 노출면에 웰드라인이 생기면 품질 리스크가 커집니다. 반대로 하중이 작고 눈에 잘 보이지 않는 위치로 이동할 수 있다면 현실적인 설계가 됩니다.
셋째, 게이트 흔적과 외관 기준을 함께 봅니다
게이트 위치를 정할 때 외관만 보고 숨겨진 곳을 선택하는 경우가 있습니다. 하지만 숨겨진 위치가 항상 좋은 위치는 아닙니다. 게이트 흔적은 덜 보여도 수지 흐름이 길어져 제품 끝단 불량이 생길 수 있습니다. 외관성과 성형성을 함께 놓고 판단해야 합니다.
넷째, 보압이 필요한 부위와 게이트 거리를 확인합니다
두꺼운 보스나 체결부는 수축 보상이 필요합니다. 그런데 게이트가 멀거나 중간에 얇은 구간이 있으면 보압이 제대로 전달되기 어렵습니다. 이때는 싱크마크와 치수 편차가 반복될 수 있습니다. 두꺼운 부위 주변은 단순히 살을 줄이는 것만 아니라 게이트와 압력 전달 경로까지 같이 봐야 합니다.
실제 적용 사례를 보면, 제품 끝단 미성형을 줄이기 위해 사출 속도와 보압을 계속 올렸지만 플래시만 늘어난 경우가 있습니다. 이후 게이트 위치를 제품 중앙에 가까운 두께 안정 구간으로 옮기자 충전 균형이 좋아졌고 조건 범위도 넓어졌습니다. 이 사례는 세팅보다 설계 검토가 먼저 필요한 상황을 잘 보여줍니다.
조건 조정으로 해결할 문제와 설계로 봐야 할 문제는 다릅니다
사출 불량이 생기면 성형 조건을 먼저 조정하는 것이 자연스럽습니다. 현장에서 바로 손댈 수 있는 항목이 온도, 속도, 압력, 보압 시간이기 때문입니다. 하지만 모든 불량을 조건값으로 해결하려고 하면 원인 판단이 늦어질 수 있습니다.
조건 조정으로 개선될 가능성이 큰 경우는 불량 위치가 일정하지 않거나, 재료 건조 상태와 금형 온도 변화에 따라 증상이 달라지는 경우입니다. 반대로 불량 위치가 항상 같고, 제품 형상상 흐름이 불리한 곳에 집중된다면 설계 변수로 봐야 합니다.
- 불량 위치가 매번 같다면 게이트 위치와 유동거리를 먼저 봅니다.
- 조건을 올릴수록 플래시가 늘면 압력 보정의 한계로 봅니다.
- 보스 뒤쪽 싱크가 반복되면 보압 전달 경로를 확인합니다.
- 외관면 웰드라인이 문제라면 흐름이 만나는 위치를 바꿀 수 있는지 검토합니다.
이 부분은 단정하기보다 조건을 나눠 보는 편이 좋습니다. 같은 플로우마크라도 금형 온도 부족이 원인일 수 있고, 게이트에서 나온 수지가 넓은 면으로 불안정하게 퍼지는 구조가 원인일 수도 있습니다. 그래서 불량명만 보고 원인을 정하면 안 됩니다.
설계 검토가 필요한 경우에는 게이트 수를 늘리는 방법도 고려할 수 있습니다. 다만 게이트를 늘리면 충전은 쉬워질 수 있지만, 흐름이 만나는 지점도 함께 늘어납니다. 웰드라인 위치가 기능부나 외관면으로 이동하면 오히려 품질 리스크가 커질 수 있습니다. 많다고 좋은 것은 아닙니다.
게이트 위치를 검토할 때는 금형 구조도 함께 봐야 합니다. 파팅라인, 취출 방향, 러너 길이, 자동 절단 가능 여부, 게이트 잔흔 위치가 모두 연결됩니다. 성형성이 좋아도 후가공이 어렵거나 외관 기준을 넘기면 양산에서는 문제가 됩니다.
양산 전에 확인하면 좋은 게이트 설계 체크포인트
게이트 위치는 제품 설계와 금형 설계가 만나는 지점입니다. 그래서 제품 설계자, 금형 설계자, 사출 담당자가 같은 기준으로 봐야 합니다. 한쪽 기준만 반영하면 양산 중 수정이 반복될 수 있습니다.
- 게이트에서 가장 먼 부위가 얇거나 기능부인지 확인합니다.
- 웰드라인 예상 위치가 체결부와 외관면을 지나지 않는지 봅니다.
- 두꺼운 보스와 리브 주변에 보압이 전달될 수 있는지 확인합니다.
- 게이트 잔흔이 외관 기준과 조립 기준에 걸리지 않는지 봅니다.
여기서 한 가지를 더 봐야 합니다. 게이트 위치는 냉각 균형과도 분리해서 볼 수 없습니다. 수지가 늦게 채워지는 곳은 늦게 식거나 압력 보상이 부족해질 수 있고, 두께가 몰린 곳은 수축 차이로 뒤틀림이 생길 수 있습니다. 게이트와 냉각은 따로가 아니라 같이 검토해야 합니다.
비슷한 조건의 사례에서는 게이트 위치만 바꾸고 냉각을 그대로 둔 뒤 변형 방향이 달라진 경우도 있습니다. 충전 불량은 줄었지만 수축 균형이 바뀌면서 치수 문제가 새로 나타난 것입니다. 예상과 다른 결과였지만, 이런 경우가 실제 설계 검토에서는 더 많은 힌트를 줍니다.
게이트 위치는 조건 조정보다 먼저 봐야 할 설계 기준입니다
사출 게이트 위치는 유동거리, 충전 균형, 웰드라인, 싱크마크, 변형에 직접 영향을 줍니다. 같은 사출 조건에서도 게이트가 불리한 위치에 있으면 끝단 품질이 흔들리고 외관 불량이 반복될 수 있습니다. 조건을 조정해도 같은 불량이 남는다면 제품 형상과 게이트 위치를 함께 점검해야 합니다.
