사출품 휨 변형 보압보다 냉각 라인 먼저 보는 이유

사출품 휨 변형은 보압보다 냉각 라인 상태를 먼저 의심해야 풀리는 경우가 많습니다. 저도 처음엔 보압을 단계적으로 올리는 쪽으로만 접근했다가, 오히려 다른 부위 변형이 커지는 걸 보고서야 순서가 잘못됐다는 걸 알았습니다.

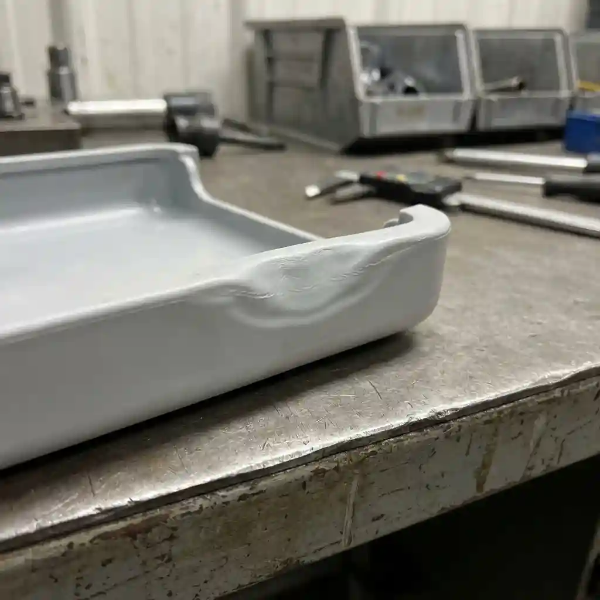

사출품 휨 변형이 발생한 표면 모습



보압을 올릴수록 변형이 더 커진 이유

얇은 살두께를 가진 브래킷 부품에서 휨이 잡히지 않던 시기가 있었습니다. 처음엔 보압이 부족해서 수축을 못 잡는 거라고 보고, 보압을 단계적으로 올리는 방향으로 시도했습니다. 그런데 보압을 올릴수록 다른 부위에서 변형이 더 커지는 역효과가 나타났습니다. 그때 처음으로 보압이 답이 아니라는 걸 깨달았습니다. 보압은 본질적으로 성형품의 무게와 외부 치수에 영향을 주는 변수이기 때문에, 과도하게 높이면 오히려 내부 응력을 가중시켜 다른 형태의 변형을 만들 수 있습니다. 저도 이 부분에서 한참 헤맸습니다.

형태 변화는 사출 직후가 아니라 시간이 지나야 보인다

제품을 꺼낸 직후와 몇 시간 뒤 형태를 비교해 보는 습관이 그때부터 생겼습니다. 사출 직후에는 멀쩍해 보이던 제품이 몇 시간 뒤에 보면 한쪽이 살짝 들리거나 비틀린 형태로 변해 있는 경우가 있었습니다. 이건 냉각이 균일하게 끝나지 않았다는 신호였습니다. 부품 표면이 균일하게 식지 못하면 영역 간 온도 차이가 생기고, 이 온도 차이가 영역별로 수축 정도를 다르게 만들면서 시간이 지날수록 변형이 진행되는 패턴으로 나타납니다. 저는 이 패턴을 보고서야 보압 조정을 멈췄습니다. 보압을 더 올리는 대신 냉각 시간을 구간별로 나눠 재설정하는 쪽으로 방향을 바꿨습니다.



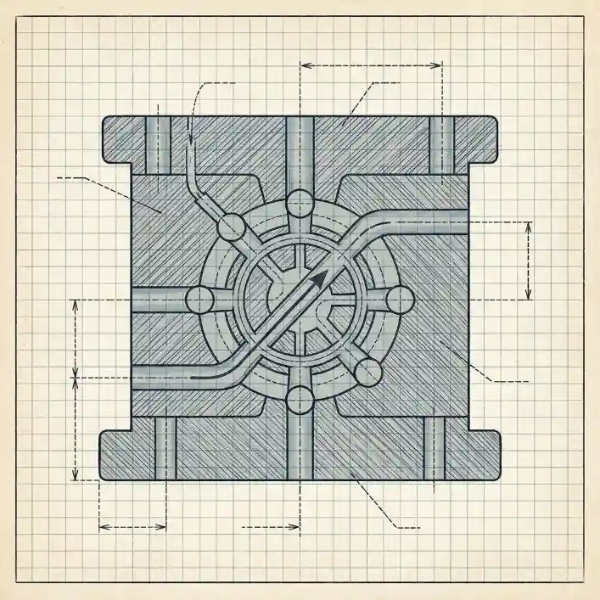

사출 금형 냉각 채널 구조 단면도



평판형 커버에서 휨이 갑자기 늘던 날, 원인은 따로 있었다

비슷한 시기에 다른 라인에서도 비슷한 일이 있었습니다. 평판형 커버 제품에서 휨이 갑자기 늘어난 날이었습니다. 처음엔 금형 온도 편차로 보고 온도 컨트롤러부터 점검했습니다. 컨트롤러는 정상이었습니다. 한참 헤매다가 게이트 쪽 사출물을 떼어낼 때 한쪽이 유난히 늦게 굳는 느낌이 들었습니다. 그 느낌이 이상해서 냉각 라인 일부가 막혀 있는 건 아닌지 의심하기 시작했습니다. 라인을 분리해서 확인해 보니 한쪽 채널의 수압이 다른 쪽보다 약하게 흘렀습니다. 병렬로 구성된 냉각 채널은 유량이 균형 있게 분배되지 않으면 한쪽만 천천히 식는 구간이 생기는데, 그 불균형이 결국 한쪽 면만 늦게 식게 만들면서 휨으로 이어진 것이었습니다. 많은 분들이 휨을 단순히 보압이나 사출 조건 문제로 보시는데, 실제로는 냉각 라인의 좌우 균형이 먼저 깨져 있는 경우가 적지 않습니다. 저도 처음엔 그렇게 생각하지 못했습니다.

이 사건 이후로는 휨이 반복되면 보압보다 냉각 라인 좌우 균형부터 먼저 확인하는 순서로 바꿨습니다. 구체적으로는 사출 직후 게이트 부근 사출물이 양쪽에서 비슷한 속도로 굳는지를 손으로 먼저 확인하고, 차이가 느껴지면 냉각수 유량계나 채널 분리 점검으로 넘어갑니다. 증상이 특정 부위에서만 반복된다면, 원인을 보압이나 사출 조건 전체보다 그 부위 주변 냉각 구조에서 먼저 좁혀야 합니다. 이 순서를 바꾼 뒤로 재작업 건수가 체감상 확실히 줄었습니다.

보압은 수축을 보완하는 역할일 뿐, 냉각 불균형의 해결책은 아니다

보압은 충전 후 수지가 굳을 때까지 압력을 유지해 수축을 보완하는 역할입니다. 냉각이 영역별로 불균일하게 끝나는 문제 자체를 보압으로 해결할 수는 없습니다. 이 차이를 구분하지 못하면 보압만 계속 건드리게 됩니다.

냉각 라인 점검이 먼저인 조건과, 보압 조정이 먼저인 조건은 다르다

다만 모든 휨이 냉각 라인 문제는 아닙니다. 휨이 발생하는 위치와 시점을 구분해서 봐야 합니다. 사출 직후 바로 변형이 보이고 제품 전체가 고르게 휘는 경우라면, 보압이나 사출 속도 조건을 먼저 점검하는 게 맞습니다. 반면 사출 직후에는 멀쩍해 보였는데 시간이 지나면서 한쪽 방향으로만 변형이 진행되거나, 같은 조건인데도 어떤 날은 휨이 잡히고 어떤 날은 안 잡히는 경우라면 냉각 쪽을 먼저 의심하는 게 맞습니다. 박스형 하우징 부품을 양산할 때도 이런 간헐적 패턴이 보였는데, 사출 후 제품을 손으로 잡았을 때 한쪽 면만 유독 따뜻하게 느껴지는 날이 있었습니다. 그게 냉각수 유량이 줄어든 신호였습니다. 이후로는 보압 조정 전에 냉각수 유량과 온도를 먼저 체크하는 순서로 관리 기준을 바꿨습니다.

벽 두께가 일정하지 않은 제품일수록 이 구분이 더 중요합니다. 두꺼운 구간과 얇은 구간이 섞인 형상에서는 냉각 속도 차이가 더 크게 벌어지기 때문에, 같은 냉각 불균형이라도 변형 정도가 훨씬 크게 나타납니다.

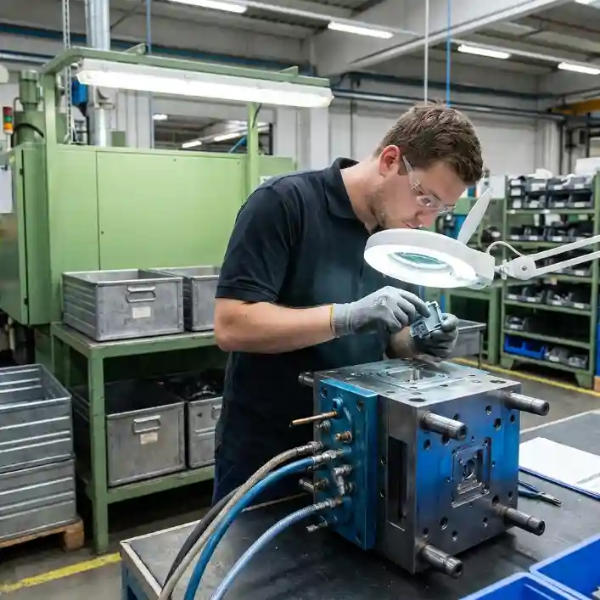

사출 금형 냉각 라인 점검하는 모습



냉각 라인과 보압의 관계를 정리했다면, 금형 온도 컨트롤러 설정 기준이나 게이트 위치에 따른 충전 불균형 문제도 휨과 맞물려 나타나는 경우가 많아 함께 살펴볼 만합니다. 벽 두께 설계 기준을 점검하는 것도 재발 방지에 도움이 됩니다.

조건을 바꿔도 휨이 반복된다면 순서를 다시 점검해야 한다

사출품 휨 변형은 보압을 먼저 만지느냐, 냉각 라인을 먼저 보느냐에 따라 진단 시간이 크게 달라집니다. 같은 조건에서 휨이 간헐적으로 나타나거나 시간이 지나며 변형이 진행된다면, 보압 조정보다 냉각 라인 점검을 먼저 해보시길 권합니다. 그 순서 하나가 재작업을 줄이는 출발점이 될 수 있습니다.
