알람이 울렸다. 배럴 온도 이상 신호였다. 현장에 막 배치된 작업자는 형체 쪽을 먼저 점검했다. 사출 장치에서 문제가 시작됐는데, 형체 유닛 주변을 살피다 시간을 허비했다. 이런 판단 착오는 사출기 각 부위의 이름은 알지만 역할의 경계를 구분하지 못할 때 생긴다. 사출기 구조를 단순히 명칭 목록으로 외우는 방식으로는 현장에서 쓸 수 있는 판단력이 만들어지지 않는다.
사출기는 크게 어떤 단위로 나뉘는가

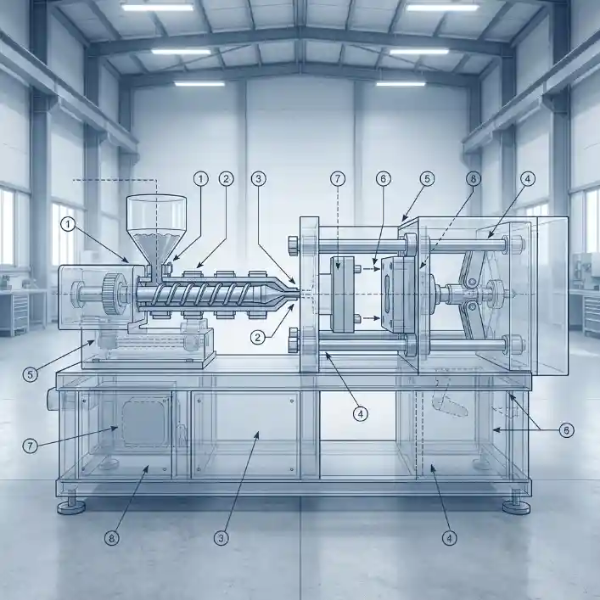

사출성형기는 크게 다섯 가지 단위로 구성된다. 사출 장치(Injection Unit), 형체 장치(Clamping Unit), 몸체(Bed), 유압 제어 장치, 전기 제어 장치다. 현장에서 '사출기 이상'이라는 표현이 나오면 가장 먼저 이 다섯 단위 중 어디에서 신호가 발생했는지를 좁히는 것이 순서다.
몸체(Bed)는 나머지 네 장치를 모두 올려놓는 토대다. 형체 장치와 사출 장치는 몸체 위에 설치되고, 유압 제어부와 전기 제어부는 몸체 내부에 내장되거나 조작 반대편 외부에 배치된다. 몸체 자체는 직접 공정에 개입하지 않지만 수평 정도, 진동 흡수, 각 장치 간 위치 정밀도에 영향을 준다. 설비 노후화가 진행될수록 이 부분부터 흔들리는 경우가 많다.
유압 제어 장치는 사출기의 모든 동작에 힘을 공급하는 계통이다. 형체, 사출, 이젝터 각각의 실린더로 유압을 분배하고 방향과 압력을 조정한다. 전기 제어 장치는 이 유압 계통에 지시를 내리는 역할을 한다. 솔레노이드 밸브, 리미트 스위치, 타이머, 센서가 여기에 연결된다. 전기 제어는 신호를 보내고, 유압 제어는 그 신호를 실제 동작으로 바꾼다. 이 두 계통이 어긋나면 동작 타이밍 불량이나 오작동으로 이어진다.
사출 장치 안에서 각 부품은 무엇을 담당하는가
사출 장치는 원료를 녹이고 금형 안으로 밀어 넣는 일련의 과정을 담당한다. 이 장치 안에서 역할을 나눠보면 호퍼 → 배럴 → 스크루 → 역류방지밸브 → 노즐 순서로 재료가 이동한다.
호퍼(Hopper)는 원료 펠릿을 공급하는 입구다. 건조기와 연결하거나 제습 기능이 달린 호퍼를 사용하는 경우가 많다. 흡습성이 높은 수지, 예를 들어 PA나 PC 계열을 성형할 때 호퍼 단계에서 수분 관리가 이뤄지지 않으면 배럴 이후 단계에서 문제가 발생한다. 은줄(Silver streak) 불량이 반복될 때 스크루나 배럴보다 호퍼 상태를 먼저 확인해야 하는 이유가 여기에 있다.
배럴(Barrel)은 원료를 가열하는 가열 실린더다. 외부에 복수의 히터 밴드가 감겨 있고 구간별로 온도를 달리 설정한다. 수지가 투입되는 후방 구간에서는 낮은 온도로 시작해 노즐 쪽으로 갈수록 높아지는 방식이 일반적이다. 배럴 온도 구간 설정이 잘못되면 수지가 균일하게 가소화되지 않아 충전 불균일이나 성형품 내부 기포로 이어진다.
스크루(Screw)는 사출 장치에서 가장 핵심이 되는 부품이다. 회전하면서 펠릿을 이송하고 마찰열과 배럴 열을 이용해 수지를 용융·혼련 하며, 일정량이 모이면 전진해 금형 안으로 수지를 밀어 넣는다. 가소화와 사출을 하나의 부품이 담당한다는 점에서 왕복 스크루 방식이라 부른다. 스크루 선단에는 역류방지밸브(Check Ring)가 붙어 있어 사출 순간 용융 수지가 뒤로 역류하는 것을 막는다. 이 역류방지밸브가 마모되면 쿠션(Cushion) 값이 불안정해지고 제품 중량 편차가 커진다.
노즐(Nozzle)은 배럴 선단에서 금형의 스프루 부싱과 접촉하는 부위다. 용융 수지가 최종적으로 금형 캐비티로 들어가는 통로다. 노즐 온도 설정이 낮으면 수지가 굳어 막히고, 높으면 드룰링(Drooling, 수지 흘림)이 발생한다. 개방형과 차단형(Shut-off Nozzle)으로 나뉘며, 엔지니어링 플라스틱이나 저점도 수지에는 차단형 노즐을 사용하는 경우가 많다.
형체 장치가 클램핑 유닛이라고 불리는 이유는 무엇인가
형체 장치(Clamping Unit)는 금형을 잡아 닫고, 사출 압력을 버티며, 제품이 굳으면 금형을 열어 꺼내는 전 과정을 담당한다. 사출 장치가 수지를 만드는 쪽이라면, 형체 장치는 그 수지를 받아내는 구조물을 유지하는 쪽이다.
형체 장치를 구성하는 주요 부품은 고정반(Fixed Platen), 이동반(Moving Platen), 타이바(Tie-bar), 형체 실린더, 토글링크(Toggle Link), 이젝터 실린더다. 고정반에는 금형 고정 측이 장착되고, 이동반에는 금형 가동 측이 장착된다. 이동반이 타이바를 따라 전후로 움직이면서 금형의 개폐가 이뤄진다.
타이바(Tie-bar)는 4개의 봉으로 구성되며 형체력을 지탱하고 이동반의 가이드 역할을 한다. 금형 평행도가 맞지 않거나 형체력이 과도하게 설정된 상태에서 반복 운전을 계속하면 타이바가 파손되는 경우가 발생한다. 이 경우 작업자가 단순히 형체력 수치만 높은 것으로 인식하고 넘어가면 나중에 훨씬 큰 문제가 된다.
토글링크 방식은 형체 실린더가 밀어주는 힘을 지렛대 원리로 증폭시킨다. 실린더 출력 대비 약 20~25배의 형체력이 발생하며, 형체결 완료 시점에 이론상 최대 힘이 발생하는 구조다. 이와 달리 직압식은 대형 실린더가 가동반을 직접 밀어 형체력을 발생시키는 방식으로, 대형 기계에서 사용 빈도가 높다.
비슷한 사례로, 형체 장치를 점검하면서 토글 핀이나 링크 부위 윤활 상태를 놓치는 경우가 있다. 조작 측에서는 이상이 없어 보여도 링크 마모가 진행되면 형개 속도 불균일이나 금형 평행도 변화로 이어질 수 있다. 이 부분은 타이바 마모와 함께 정기 점검 목록에 올려두는 것이 현실적이다.
이젝터 실린더는 형체 장치 안에 있는가
이젝터(Ejector) 실린더는 형체 장치 일부로 분류된다. 이동반 뒷면에 장착되어 있으며, 형개 동작이 완료된 후 이젝터봉을 전진시켜 금형 안에 있는 제품을 밀어낸다. 이젝터봉의 길이와 이젝팅 힘이 맞지 않으면 제품 변형이나 금형 손상으로 이어질 수 있다.
개인적으로 이 부분은 초기 설비 세팅 단계에서 놓치기 쉬운 항목이라고 본다. 이젝터 스트로크(Stroke)를 제품 두께나 형상에 맞게 조정하지 않으면 자동 운전 중 취출 불량이 반복되는데, 원인을 사출 조건 쪽에서 찾다가 시간이 걸리는 경우가 있기 때문이다. 이젝터 관련 설정은 형체 장치 점검 항목과 함께 초기에 확인해 두는 것이 낫다.
형후 조정 장치(Mold Thickness Adjustment)는 토글식 사출기에만 있다. 금형 두께가 달라지면 토글링크 구조 특성상 형체력이 달라지기 때문에, 금형 교환 시마다 이 장치로 형체 위치를 맞춰줘야 한다. 직압식에서는 원리상 별도 조정이 필요 없다.
자주 묻는 질문
Q. 직압식과 토글식 중 어떤 것이 더 좋은가요?
우열을 단정하기보다 용도에 따라 판단해야 한다. 토글식은 소형~중형 기계에서 에너지 효율과 응답 속도 면에서 유리하고, 직압식은 대형 기계나 정밀 형체력 제어가 필요한 경우에 강점이 있다. 한국기계연구원 기술 자료에서도 형체 방식 선택은 사용 금형 사양과 생산 조건을 기준으로 검토할 것을 안내하고 있다.
Q. 스크루 마모가 진행되면 어떤 증상이 나타나나요?
쿠션 값이 일정하지 않거나 사이클 간 제품 중량 편차가 커지는 증상이 먼저 나타난다. 가소화 시간이 길어지는 것도 스크루 마모를 확인해야 하는 신호 중 하나다. 심한 경우 역류방지밸브와 함께 교체가 필요하다.
Q. 배럴 온도 이상과 형체 이상은 어떻게 구분하나요?
배럴 온도 이상은 전기 제어부의 온도 센서 알람과 함께 발생하며 사출 장치 쪽 문제다. 형체 이상은 형개폐 동작 불량, 형체력 부족, 이동반 위치 오류로 나타난다. 알람 코드와 발생 시점(사출 중인지 형개 중인지)을 먼저 확인하면 어느 유닛의 문제인지 빠르게 좁힐 수 있다.
Q. 안전문이 열린 상태에서 형폐 동작이 안 되는 이유는 무엇인가요?
안전 연동 장치 때문이다. 안전문이 열리면 리미트 스위치가 신호를 차단해 형폐 동작 자체가 진행되지 않는다. 이는 작업자 협착 사고를 방지하기 위한 구조로, 한국산업안전보건공단(KOSHA) 사출성형기 안전 기준에도 명시된 의무 사항이다.
사출기 구조를 다룰 때 이어서 정리해두면 도움이 되는 주제로는 "사출기 형체력 계산 방법과 적정 설정 기준", "스크루 마모 점검 시점과 교체 판단 기준", "사출기 유압 계통 점검 항목" 같은 내용이 있다.
구조를 알면 이상 징후를 먼저 읽을 수 있다
사출기의 각 부위는 독립적으로 작동하지 않는다. 사출 장치가 수지를 만들어 밀어 넣는 동안 형체 장치는 금형을 잡아두고, 전기·유압 계통은 이 둘의 타이밍을 조율한다. 어느 하나가 어긋나면 증상은 다른 쪽에서 먼저 나타나기도 한다. 명칭을 외우는 것보다 각 유닛이 어떤 순간에 어떤 역할을 하는지를 흐름으로 이해하는 것이 더 실용적이다. 이상 징후를 보이는 부위와 실제 원인 부위가 다를 수 있다는 점을 항상 염두에 두고 점검 순서를 잡는 것이 좋다.
