사출 성형 라인에서 사이클 타임을 줄이겠다는 목표를 세우면, 대부분의 현장 기술자들이 가장 먼저 손대는 건 사출 속도나 보압 시간이다. 그런데 정작 금형 온도 균일성이라는 변수는 뒤늦게 발견되는 경우가 많다. 냉각 구간이 전체 사이클의 60~80%를 차지한다는 사실을 알면서도, 온도 편차가 어느 구간에서 얼마나 발생하는지를 측정하지 않은 채 공정을 조정하는 현장이 여전히 적지 않다.
왜 온도 편차가 사이클 타임을 늘리는가
냉각 시간은 금형 캐비티 전체가 고르게 온도를 낮춰야 종료된다. 특정 구간의 온도가 다른 구간보다 높으면, 전체 냉각 종료 기준은 결국 그 가장 느린 구간에 맞춰진다. 즉, 금형 한쪽 면의 온도가 다른 쪽보다 10°C 이상 높다면, 낮은 쪽은 이미 이형 가능한 상태임에도 냉각 시간이 계속 흘러가게 된다. 이 구조적 손실이 사이클 전체에 반복적으로 누적된다.
열화상 카메라로 금형 표면을 촬영해보면, 직선형 드릴 채널만 적용된 금형에서는 코어 끝단이나 보스 주변처럼 채널이 닿기 어려운 구역에 뚜렷한 고온 부위(핫스팟)가 형성되는 것을 확인할 수 있다. 이 핫스팟이 제거되지 않으면, 냉각 시간을 억지로 줄였을 때 탈형 시 변형이나 싱크마크가 발생한다. 단순히 냉각 시간을 단축한다고 사이클이 줄어드는 게 아닌 이유다.
실제로 직접 열화상 카메라를 활용해 가동 중인 금형 표면을 스캔해본 적이 있다. 의심하지 않았던 구간에서 온도 편차가 12°C 이상 벌어지고 있었고, 그 구간이 정확히 외관 불량이 집중되는 부위와 겹쳤다. 원인을 찾기 전까지는 수지 쪽 문제나 게이트 위치 문제로만 접근하고 있었는데, 온도 균일성 문제였다는 걸 뒤늦게 파악한 셈이다.
금형 온도 편차가 품질에 미치는 영향
금형 표면 온도의 불균일은 단순히 외관 불량에 그치지 않는다. 반결정성 폴리머는 냉각 속도가 일정하지 않으면 수축률이 구간마다 달라지고, 이게 누적되면 치수 공차를 벗어나는 부품이 발생한다. 특히 자동차 내장재나 전자부품 하우징처럼 조립 정밀도가 요구되는 분야에서는 허용 범위가 훨씬 좁다.
코어와 캐비티 간 온도 차이에 대해, 업계에서는 일반적으로 5°C 이내를 목표로 설정한다. 이 기준을 초과하면 뒤틀림이 눈에 띄게 증가하며, 정밀 부품에서는 이형 자체가 불안정해지기도 한다. 더불어 금형 온도가 너무 높으면 플라스틱이 고화되는 데 시간이 더 걸려 사이클 타임이 늘어나고, 반대로 너무 낮으면 유동성이 떨어져 미성형이나 웰드라인 같은 결함이 생긴다. 이 두 방향의 리스크를 동시에 관리해야 한다는 점에서 온도 제어는 단순 조정이 아닌 설계 수준의 접근이 필요하다.

수지별 권장 금형 온도와 냉각 시간의 관계
소재에 따라 권장 금형 온도 범위가 다르고, 이 범위 내에서 어느 쪽으로 설정하느냐에 따라 사이클 타임도 달라진다. 예를 들어 폴리프로필렌(PP) 계열의 얇은 벽 포장재는 20~40°C의 낮은 금형 온도로 응고 속도를 높여 사이클을 단축하는 방향이 유리하다. 반면 투명 PC 부품은 표면 광택을 유지하기 위해 80~120°C를 유지해야 하며, 여기서는 냉각 시간 단축보다 온도 안정성이 먼저다.
냉각 시간은 벽 두께와 직결된다. 업계에서 통용되는 기준은 대략 "벽 두께(mm) × 10초"로, 두께 3mm의 PC 부품이라면 약 30초의 냉각 시간이 기준이 된다. 이 수치는 공정 최적화의 출발점이지, 도달 목표가 아니다. 균일한 온도 분포가 확보될수록 이 시간은 줄일 수 있다.

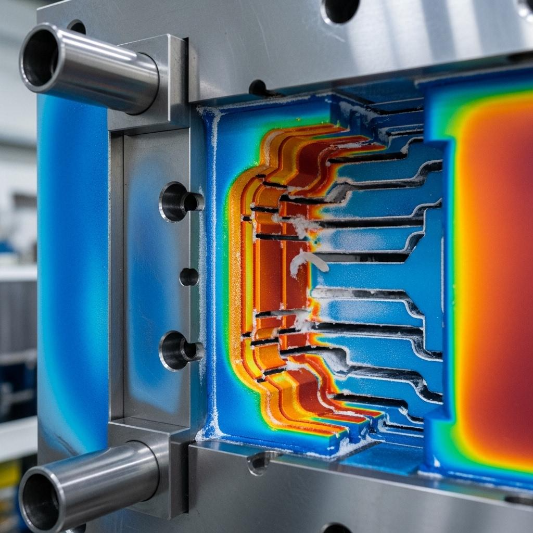

온도 균일성을 확보하는 냉각 채널 설계 접근법
직선형 드릴 채널(Conventional Cooling Channel)은 설계가 단순하고 가공 비용이 낮지만, 복잡한 부품 형상에서는 채널이 닿지 않는 구간이 필연적으로 생긴다. 이 구간이 바로 핫스팟이 형성되는 위치다. 이를 보완하는 방법으로 배플(Baffle), 버블러(Bubbler), 열 핀(Heat Pin) 같은 특수 냉각 구조가 사용된다.
- 배플: 주 냉각 라인에 수직으로 삽입된 블레이드로, 채널을 두 개의 반원형 통로로 나눠 냉각수 흐름을 유도한다. 코어 돌출부나 좁은 구간에 효과적이다.
- 버블러: 가느다란 코어 내부에 튜브를 넣어 냉각수를 순환시키는 방식으로, 일반 드릴로 접근하기 어려운 코어 끝단에 집중 냉각을 가능하게 한다.
- 형상 적응형 냉각 채널(Conformal Cooling Channel, CCC): 금속 3D 프린팅(DMLS 등 분말 소결 방식)으로 제작되며, 캐비티 형상을 따라 채널을 배치할 수 있다. 직선 채널 대비 냉각 시간 단축과 온도 균일성 개선 효과가 연구에서 반복적으로 확인되고 있다.
Wiley Online Library에 게재된 Khan 등의 연구에 따르면, 형상 적응형 냉각 채널은 직선 채널 대비 냉각 시간을 단축하면서 온도 분포의 균일성도 함께 개선하는 효과를 보였다. 단, CCC 설계는 CAE 시뮬레이션 없이는 최적화가 어렵고, 금형 제작 비용도 상당히 올라간다. 대량 양산 품목이 아니라면 먼저 배플이나 버블러로 핫스팟을 줄이는 접근이 현실적이다.
냉각수 유량과 온도 조절기 분리 운용
냉각 채널 설계를 바꾸지 않고도 개선할 수 있는 여지가 있다. 냉각수 유량이 부족하면 채널 내부에서 열교환이 제대로 이루어지지 않는다. 업계 기준으로 냉각수의 레이놀즈 수(Reynolds number)가 4,000 이상의 난류 상태가 유지되어야 열전달 효율이 확보된다. 층류 상태에서는 냉각 효율이 크게 떨어진다.
온도 조절기를 구간별로 분리 운용하는 것도 효과적이다. 코어와 캐비티, 또는 제품의 두께가 다른 구간별로 별도 회로를 구성하면 각 구간의 온도를 독립적으로 제어할 수 있다. 개인적으로 이 방법이 초기 비용 대비 효과가 가장 뚜렷한 접근 중 하나라고 생각한다. 채널 구조를 바꾸지 않아도, 조절기를 나누고 유량을 재조정하는 것만으로 편차를 상당히 줄일 수 있다.
실제로 온도 조절기를 구간별로 분리 적용한 후, 코어와 캐비티 간 온도 편차가 12°C에서 4°C 수준으로 줄었다. 냉각 시간을 줄이지 않았는데도 탈형 후 외관 불량이 감소했고, 그 결과를 확인한 뒤 냉각 시간을 단계적으로 줄이는 작업에 들어갈 수 있었다. 순서가 중요하다. 균일성 확보가 먼저고, 사이클 단축은 그 다음이다.
열화상 카메라를 활용한 핫스팟 진단
금형 온도 균일성을 개선하려면 먼저 어디가 문제인지를 정확히 파악해야 한다. 가장 효과적인 도구는 열화상 카메라다. 멀티포인트 온도계도 있지만, 측정 포인트가 제한적이어서 면 전체의 분포를 보기 어렵다. 열화상 카메라는 금형 표면 전체의 온도 분포를 한 번에 시각화해주기 때문에, 예상치 못한 위치의 핫스팟을 발견하는 데 유용하다.
진단 시점은 금형이 안정 상태에 진입한 직후가 적합하다. 일반적으로 금형 온도 조절기 가동 후 15~30분이 지나야 설정 온도에 가까운 열 평형 상태에 도달한다. 이 시점에서 측정해야 실제 가동 중 온도 분포를 반영한 결과를 얻을 수 있다.
열화상 데이터를 기반으로 핫스팟 위치를 파악한 뒤, 그 구간에 배플이나 버블러를 추가 설치하거나, 냉각수 회로를 재구성하는 방향으로 접근하면 개선 작업의 효율이 올라간다. 막연히 전체 설정 온도를 낮추거나 유량을 높이는 방식은 핫스팟을 제거하지 못한 채 에너지만 더 쓰는 결과로 이어질 수 있다.
금형 소재가 사이클 타임에 미치는 영향
냉각 채널 외에도 금형 소재 자체의 열전도율이 사이클 타임에 영향을 준다. PMC에 게재된 연구에 따르면, 열전도율이 높은 강종(Steel grade)을 사용했을 때 소재와 두께 조합에 따라 사이클 타임이 3~24% 감소했다. 얇은 벽(1mm)에서 효과가 더 크게 나타났고, 두꺼운 벽(3mm)에서는 수지 자체의 낮은 열전도율이 병목이 되기 때문에 강종 변경의 영향이 상대적으로 줄어들었다. 특히 열 발생이 집중되는 구간이나 가는 코어 주변에는 베릴륨 구리 합금을 부분 적용하는 방법도 현장에서 쓰인다.
사이클 단축 시 점검해야 할 공정 변수
온도 균일성이 확보된 이후 냉각 시간을 단계적으로 줄여나갈 때는, 단순히 설정값만 조정하지 않고 몇 가지 변수를 함께 확인해야 한다. 탈형 온도에 도달하기 전에 이형하면 부품이 금형에서 변형되거나 이젝터 핀 자국이 남는다. 이 현상이 나타나기 시작하면 냉각 시간을 줄인 것이 적정 범위를 초과했다는 신호다.
보압 설정도 함께 검토해야 한다. 냉각 시간을 줄이면 수지가 완전히 고화되기 전에 보압이 종료될 수 있고, 이때 싱크마크나 치수 수축 불량이 발생한다. 업계에서는 진단 체크포인트로 코어와 캐비티 간 온도 편차 5°C 이내 유지, 냉각수 입출구 온도 차이(ΔT)를 2~4°C 범위로 관리하는 기준을 참고 지표로 활용한다.
또 한 가지, 냉각 시간만 줄이고 금형 개폐 속도나 이젝션 타이밍을 그대로 두면 전체 사이클 단축 효과가 반감된다. 금형 개폐 동작의 유휴 구간을 줄이고, 이젝션 메커니즘이 지연 없이 작동하는지도 함께 점검할 필요가 있다. 사이클 타임은 냉각 하나만의 문제가 아니라, 각 단계 간 전환 시간까지 포함한 전체 공정의 흐름이다.
금형 온도 균일성 개선, 어디서부터 시작할 것인가
이론은 알겠는데 어디서 시작해야 할지 막막한 경우, 개인적으로는 열화상 측정부터 권한다. 설비를 바꾸지 않아도, 금형을 개조하지 않아도 지금 상태에서 온도 분포를 확인하는 것만으로도 다음 스텝이 명확해진다. 핫스팟이 없다면 냉각수 유량과 ΔT를 먼저 점검하고, 핫스팟이 있다면 그 위치에 맞는 구조적 해결책을 검토하는 순서가 효율적이다.
폴란드의 화장품 포장재 제조사 사례에서 냉각 시스템을 최적화한 업체들이 사이클 타임을 25~45% 단축하고 열적 불량을 60~80% 줄였다는 보고가 있다. 물론 이는 체계적인 진단과 복수의 개선 조치가 결합된 결과다. 단일 조치로 이 수준의 개선이 나타나기는 어렵지만, 온도 균일성 확보가 그 출발점이 된다는 점은 분명하다.
