가스 어시스트 사출 중공 구조 설계 강성 비교

가전 하우징이나 자동차 내장 패널처럼 벽 두께와 강성을 동시에 잡아야 하는 부품을 설계할 때, 한 가지 조건을 개선하면 다른 조건이 무너지는 상황에 자주 부딪힌다. 벽을 얇게 하면 재료는 줄지만 강성이 떨어지고, 두껍게 하면 강성은 확보되지만 싱크 마크와 냉각 시간이 발목을 잡는다. 가스 어시스트 사출(Gas-Assisted Injection Molding, GAIM)은 이 딜레마를 정면으로 해결하는 공법이다. 이 글에서는 중공 구조가 실제로 강성에 어떤 영향을 미치는지, 일반 사출과 비교해 무엇이 달라지는지를 설계자 관점에서 구체적으로 풀어보겠다.

가스 어시스트 사출의 작동 원리

기본 공정은 일반 사출과 크게 다르지 않다. 용융 수지를 캐비티에 사출 하는 것까지는 같다. 차이는 그 다음에 생긴다. 수지가 캐비티의 약 60~80%를 채운 시점에 고압 질소 가스를 주입한다. 가스는 저항이 가장 작은 경로, 즉 아직 굳지 않은 수지의 중심부를 따라 흐르면서 내부를 밀어낸다. 밀려난 수지는 금형 벽면 쪽으로 압착되어 치밀한 외피를 형성하고, 그 안에는 가스가 채운 빈 공간이 남는다.

냉각 단계 내내 가스는 압력을 유지한다. 이 내부 압력이 수지 수축을 바깥에서가 아닌 안쪽에서 보상하기 때문에 싱크 마크가 생기지 않는다. 냉각이 끝나면 가스는 벤트를 통해 배출되고, 부품은 내부가 비어 있는 중공 구조로 취출 된다. 가스 주입에 사용되는 압력은 일반 사출의 최대 사출압인 150 MPa에 비해 훨씬 낮은 500~1,000 psi 수준으로, 금형 수명과 형체력 측면에서도 이점이 있다.

내부 가스 어시스트와 외부 가스 어시스트

GAIM은 크게 두 방식으로 나뉜다. 내부 가스 어시스트는 용융 수지 내부로 가스를 직접 주입해 중공 채널을 형성하는 방식으로, 손잡이·구조 프레임·두꺼운 단면의 봉형 부품에 주로 쓰인다. 외부 가스 어시스트는 금형 표면과 부품 사이에 가스를 주입해 수지를 캐비티 반대편 벽면으로 밀착시키는 방식으로, 외관이 중요한 패널이나 대형 커버류에 적합하다. 두 방식의 선택은 부품 형상과 강성 요구 조건에 따라 결정된다.

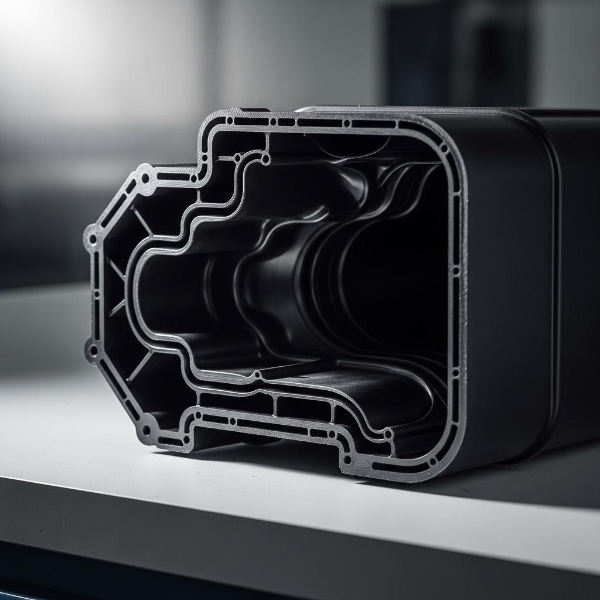

가스 어시스트 사출 중공 구조 단면 강성 비교



중공 구조가 강성에 미치는 영향

직관적으로는 속이 빈 구조가 더 약할 것 같지만, 현실은 반대인 경우가 많다. 대형 가전 하우징 금형을 설계할 때 이 역설을 직접 경험했다. 벽 두께를 균일하게 낮춰 수축 문제를 해결하려 했더니 굽힘 강성이 기준치를 밑돌았다. GAIM으로 전환해 내부를 중공 구조로 만들자, 외관 벽 두께는 줄었음에도 가스 채널이 튜브형 구조를 형성하면서 굽힘 강성이 오히려 개선됐다. 이 경험은 이후 내 설계 판단 기준을 꽤 많이 바꿔놨다.

구조역학적으로 보면 이유가 명확하다. 같은 재료량으로 만든 솔리드 리브와 중공 튜브 구조를 비교하면, 튜브 구조의 단면 2차 모멘트가 더 높다. 단면 2차 모멘트는 굽힘에 저항하는 능력을 나타내는 지표인데, 재료가 중심부보다 외곽에 분포할수록 값이 커진다. 가스 어시스트로 형성된 중공 채널은 바로 이 원리를 활용한다. 내부를 비우는 대신 외피를 두껍고 치밀하게 유지하면서 강성-중량 비율을 높이는 것이다.

업계 데이터에 따르면, 두꺼운 단면을 가진 자동차 도어 핸들의 경우 GAIM 적용 시 중량이 약 15% 감소하면서도 충돌 저항 강성은 기존 솔리드 구조와 동등하게 유지된다. 가구용 체어 암이나 테이블 다리처럼 두꺼운 단면이 불가피한 부품에서는 수지 사용량이 최대 25~45%까지 줄어드는 사례도 보고된다.

싱크 마크와 뒤틀림 억제 메커니즘

일반 사출에서 두꺼운 단면이 문제가 되는 이유는 수지의 냉각 속도 차이 때문이다. 표면이 먼저 굳으면 내부 수지가 수축하면서 표면을 안쪽으로 당기고, 그 결과가 싱크 마크다. GAIM에서는 가스 압력이 냉각 내내 내부를 균일하게 지지하기 때문에 이 수축 보상이 안쪽에서 이루어진다. 결과적으로 싱크 마크 없이 매끄러운 외관이 유지된다. 잔류 응력도 낮아져 뒤틀림 편차가 일반 사출 대비 약 3분의 1 수준으로 줄어드는 것으로 알려져 있다.

일반 사출과의 실질적 차이

두 공법의 차이를 단순히 "속이 비냐 아니냐"로만 보면 핵심을 놓친다. 설계 자유도 측면에서 차이가 훨씬 크다. 일반 사출에서는 리브 두께를 인접 벽 두께의 60% 이하로 제한하는 것이 불문율이다. 그 이상이 되면 리브 반대편에 싱크 마크가 생기기 때문이다. GAIM에서는 이 제약이 사라진다. 가스 압력이 리브 내부를 채우기 때문에 리브를 100% 이상의 두께로 설계해도 싱크 마크가 발생하지 않는다. 이는 구조 성능을 위한 설계 여유를 실질적으로 넓혀준다.

• 중량 감소: 두꺼운 단면 부품 기준 일반적으로 15~35% 수지 사용량 절감. 핸들류는 최대 40%까지도 가능하다.
• 사이클 타임: 가스가 내부에서 냉각을 도와 냉각 시간을 단축. 총 사이클 타임 기준 20~35% 감소 사례가 보고된다.
• 형체력: 낮은 가스 압력 덕분에 필요 형체력이 30~50% 줄어 소형 사출기 사용도 가능해진다.

반면 일반 사출이 유리한 영역도 있다. 균일한 얇은 벽 두께의 소형 부품, 투명 소재 부품, 멀티 캐비티 금형에서는 GAIM의 가스 채널 설계와 압력 제어가 오히려 변수를 늘린다. 공법 선택은 결국 부품의 형상과 요구 성능, 양산 규모를 함께 보고 결정해야 한다.

가스 채널 설계의 핵심 기준

GAIM의 효과는 가스 채널 설계에서 대부분 결정된다. 채널 경로가 잘못되면 가스가 의도하지 않은 방향으로 흘러 국소적 취약 부위를 만들거나, 가스 블로우아웃이 발생한다. 개인적으로 채널 설계에서 가장 중요하게 보는 것은 연속성이다. 가스는 압력 차가 있는 곳으로 흐르기 때문에, 입구에서 출구까지 명확하게 연결된 경로가 없으면 원하는 위치에 중공을 형성하지 못한다.

채널 직경은 최소 8~10mm 이상을 확보해야 가스가 균일하게 흐른다. 가스 입구에서 출구까지의 거리는 입구 하나당 500mm 이하로 제한하는 것이 일반적이며, 그 이상이면 압력 손실로 채널 끝부분이 제대로 형성되지 않는다. 채널 주변 벽 두께도 최소 3mm 이상은 유지해야 가스 압력에 의한 파열 위험이 없다. CAE 시뮬레이션을 통해 가스 흐름과 중공 형상을 사전에 검증하는 것이 실무에서 표준적인 접근 방식이 됐다.

적합한 수지 선택

모든 열가소성 수지가 GAIM에 동등하게 적합하지는 않다. 가스 압력에 균일하게 반응하려면 용융 상태에서의 유동성과 점도 특성이 중요하다. 폴리프로필렌(PP)은 중간 압력에서 유동성이 좋아 캐비티를 균일하게 채우고 중공 형성도 안정적이어서 가장 널리 쓰인다. 폴리카보네이트(PC)는 높은 강성과 내충격성을 가지나 점도가 높아 가스 압력과 금형 온도 제어가 까다롭다. ABS는 강성과 유동성의 균형이 좋아 가전 하우징류에 자주 선택된다. 유리섬유 강화 소재를 사용할 경우에는 가스 주입 타이밍 제어가 더욱 정밀해야 한다.

실제 적용 분야와 경제성 판단

GAIM은 두꺼운 단면이 불가피하거나, 구조 강성과 외관 품질을 동시에 요구하거나, 중량 절감이 생산 비용과 직접 연결되는 부품에서 진가를 발휘한다. 자동차 업계에서는 도어 핸들, 대시보드 프레임, 에어덕트류에 폭넓게 적용되고 있고, 대형 가전 하우징과 의료기기 케이싱, 사무용 가구의 중공 구조 부품에도 채택이 늘고 있다. 의료기기 분야에서는 가스 어시스트로 형성된 매끄러운 내면이 세정성 요구를 충족하는 데도 유리하다는 점이 부각되고 있다.

초기 설비 투자는 일반 사출 대비 높다. 가스 주입 시스템과 정밀 제어 유닛이 추가되기 때문이다. 그러나 연간 수십만 개 이상의 양산 규모라면, 수지 절감과 사이클 타임 단축으로 발생하는 비용 이익이 설비 투자 회수 기간을 18개월 이내로 단축시키는 사례가 적지 않다. 한 자동차 부품 사례에서는 연간 40만 개 생산 기준 약 21만 달러의 재료비 절감이 보고됐다. 물론 소규모 생산이나 얇은 벽 부품에 무리하게 적용하면 이런 이익이 나오지 않는다.

설계 단계에서 먼저 판단해야 할 것들

설계자가 GAIM 도입을 검토할 때 자주 놓치는 부분이 있다. 공법 자체의 이점을 먼저 보기 전에, 해당 부품이 GAIM에 맞는 형상인지를 먼저 확인해야 한다는 것이다. 두꺼운 단면, 긴 유동 경로, 구조적 튜브형 채널이 설계에 자연스럽게 포함될 수 있는 부품이라면 GAIM은 강력한 선택지다. 반면 벽 두께가 균일하고 단면이 얇은 부품에서는 가스 채널 형성이 오히려 부품 강도의 불균형을 만든다.

또한 금형 제작 단계에서 CAE 시뮬레이션을 반드시 포함시켜야 한다. 가스 흐름 방향과 중공 형성 위치를 사전에 검증하지 않으면, 시제품 단계에서 예상치 못한 취약부가 발견되고 금형 수정으로 이어지는 경우가 생긴다. 이 단계를 건너뛰는 것이 GAIM 프로젝트에서 가장 흔한 실수다.

두께와 강성의 딜레마, 설계 방향의 선택

가스 어시스트 사출은 두꺼운 단면 부품에서 일반 사출이 가진 한계를 구조적으로 우회하는 공법이다. 중공 구조는 단순히 재료를 줄이는 것이 아니라, 튜브형 단면이 만들어내는 강성 효율을 활용하는 설계 전략이다. 싱크 마크 억제, 뒤틀림 개선, 설계 자유도 확보라는 복합적 이점은 특정 조건에서 일반 사출이 줄 수 없는 결과물이다. 다만 가스 채널 설계의 정밀도와 초기 설비 비용은 도입 전 반드시 사업 조건과 함께 검토해야 한다. 부품 형상이 GAIM에 맞는지 먼저 판단하고, 그다음에 채널 경로와 수지 선택을 설계에 녹여나가는 순서로 접근하길 권한다.
